Описание
Продукт Особенности:

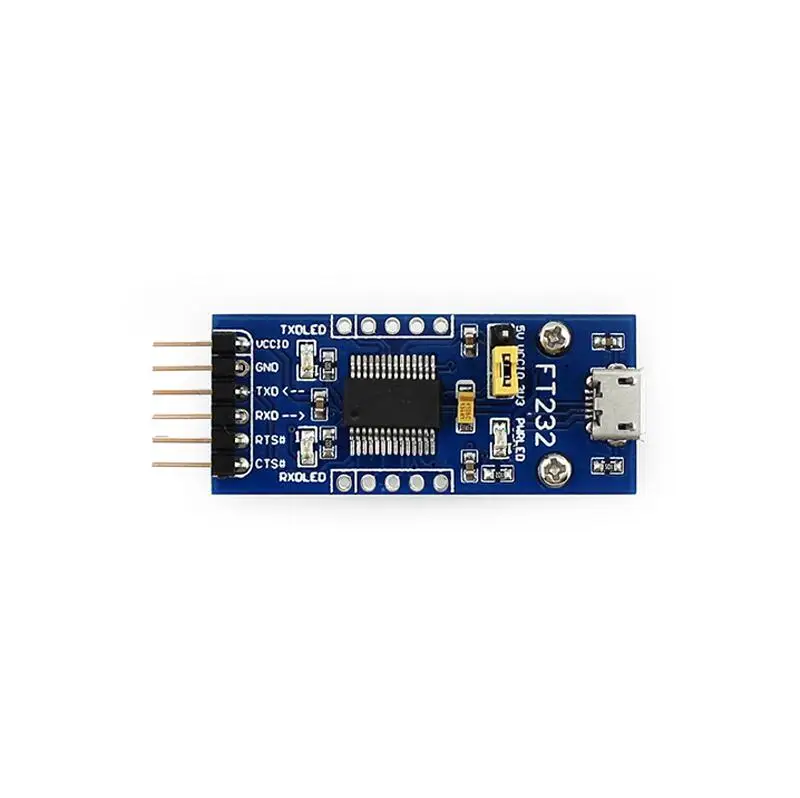

Оригинальный FT232RL
Поддержка Mac, Linux, Android, WinCE, Windows 7/8/8,1/10...
Поддержка 3 видов режимов питания: внешний источник питания 5 В; внешний источник питания 3,3 В; внешний источник питания (требуется 3,3-5 В)
С 3 светодиодный s: TXD светодиодный, RXD светодиодный, мощный светодиодный
TXD, RXD, RTS #, CTS #: Используйте ИЗОГНУТЫЙ ШТИФТ для вывода
Оставшаяся функциональная штифт: запасная накладка (распределительный штифт, сидение ряда, может быть подключен или подключен к пользовательской системе; расстояние между штырьками поддерживает вставку универсальной платы)
Инструкции по использованию: (пример использования MCU)
VCCIO: выход 3,3 В или 5 В (модуль питание от USB, прыжок перемычки до 3,3 В или 5 В)
GND: подключение к GND
TXD: подключение к MCU. RX (направление потока сигнала: MCU. RX <FT232 <PC. TX)
RXD: подключение к MCU. TX (поток сигнала: MCU. TX> FT232> PC. RX)
RTS: подключение к MCU. CTS (направление потока сигнала: MCU. CTS <FT232 <PC. RTS)
CTS: подключение к MCU. RTS (поток сигнала: MCU. RTS> FT232> PC. CTS)
Примечание: Этот продукт не имеет usb-кабеля. Модуль USB на уровень ttl. Не подключайте уровень RS232 напрямую, чтобы избежать сжигания модуля.
Список конфигурации
1. FT232 USB плата UART (type A) × 1 шт.
2, 5-контактный штыревой разъем + 5-контактный ряд сиденья × 2
3, DuPont линия Sanshou 6PIN поворот на заказ × 1
Характеристики
- Предназначение
- MP3 плеер
- Номер модели
- new
- Упаковка
- Да
- Габаритные размеры
- new
- Бренд
- MEIBAI
