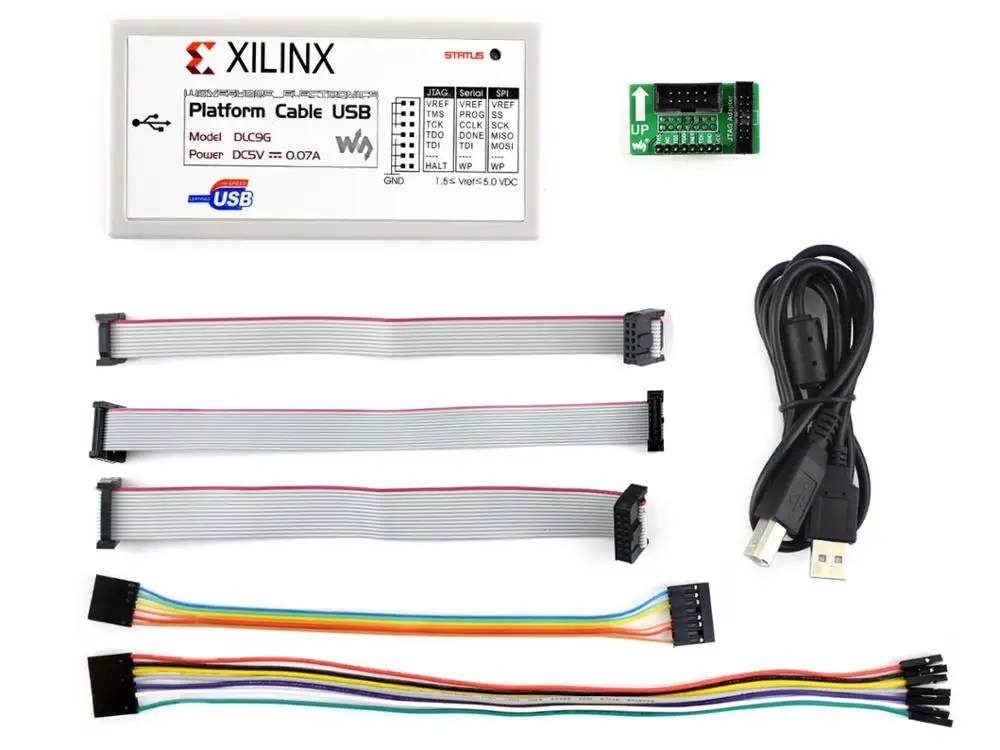

Waveshare платформенный кабель USB программатор и отладчик для Xilinx устройств с кабелями

Описание

Usb-кабель для настройки и программирования всех устройств Xilinx

Обзор

ВПлатформа USB кабель для передачи данныхUsb-кабель для настройки и программирования всех устройств Xilinx. Он совместим с оригинальным XILINXПлатформа USB кабель для передачи данных.

Особенности

Производительность Использование CY7C68013A + FPGA решение, полностью совместимо с оригинальным XILINXПлатформа USB кабель для передачи данных Программирует все Xilinx устройства, включая FPGAs/CPLDs/ISP Поддержка JTAG, Slave-Serial и SPI программирования, для настройки всех устройств Xilinx Интерфейсы для устройств, работающих при напряжении 5 В/3,3 В/2,5 в/1,8 в/1,5 в Дополнительная Целевая тактовая частота, поддерживает программное обеспечение XILINX автоматическая регулировка частоты Автоматическое обновление прошивки, возможно поддержка более нового программного обеспечения и устройств Антистатическая и многослойная изоляция сигнала, для защиты цели и самого программиста Поддерживает программное обеспечение Xilinx ISE Воздействие ChipScope Vivado Поддерживаемые устройства Устройства Xilinx FPGA: UltraScale/7 series/Zynq/Kintex/Virtex/Artix/Spartan и др. Устройства Xilinx CPLD: XC9500/XC9500XL/XC9500XV/CoolRunner XPLA3/CoolRunner-II и т. Д. Xilinx Пром устройства: платформа Flash XCF00S/XCF00P/XL и т. Д.

Светодиодный статус

Красный: usb-связной Желтый: USB подключен, и Vref (целевая плата) Питание

Способ подключения:

Подключается к ПКЧерез USB интерфейс Подключается к мишень доскаПлатформенный кабель USB предоставляет 3 различных интерфейса для подключения к целевой плате: JTAG, Slave Serial и SPI. На рисунке ниже показаны распиновки заголовков интерфейсов:

Примечание: Пожалуйста, убедитесь, что VCC и GND подключены правильно, чтобы избежать повреждения кабеля платформы USB

Фото

Развития ресурсы

Вики:Www.waveshare.com/wiki/Platform_Cable_USB

Посылка содержание

Вес:0,194 кг
