Описание

Описание продукта:

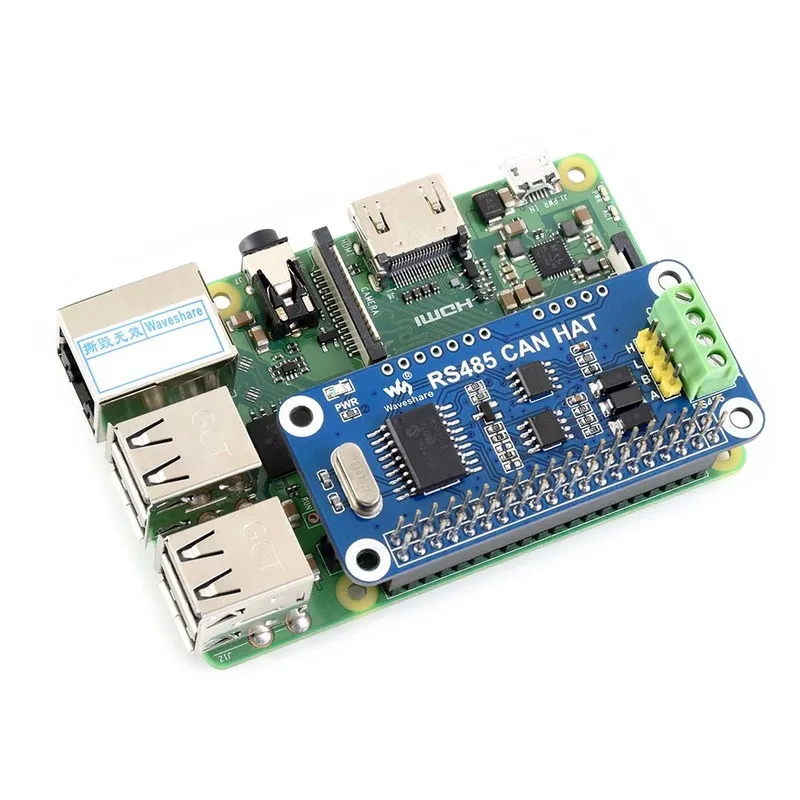

RS485 CAN HAT для Raspberry Pi, обеспечивает стабильную связь на дальние расстояния

Обзор

RS485 CAN HAT позволит вашему Pi стабильно общаться с другими устройствами на дальние расстояния через RS485/CAN функции.

Особенности

Подключение Raspberry Pi, Совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + Может работать, встроенный CAN контроллер MCP2515 через SPI интерфейс, встроенный трансивер SN65HVD230 Функция RS485, контролируемая через UART, полудуплексная связь, поддерживает автоматическое управление TX/RX без программирования, встроенный трансивер SP3485 Бортовой телевизор (подавитель переходного напряжения), эффективно подавляет перенапряжение и переходное напряжение Спайка в цепи для трансивера RS485, молниеносный и антиэлектростатический Резервные контакты управления, позволяет работать с другими контрольными платами Поставляется с инструментами разработки и руководством (примеры в wiringPi/pyton)

Технические характеристики

Рабочее напряжение: 3,3 В Контроллер может: MCP2515 Приемопередатчик CAN: SN65HVD230 485 трансивер: SP3485 Размер: 65 мм x 30 мм Размер монтажного отверстия: 3,0 мм

Выводов

PIN-код	Raspberry Pi (BCM)	Описание продукта:
3V3	3V3	3,3 V Мощность
GND	GND	Заземления
SCK	P11/SCLK	SPI входного сигнала часов
MOSI	P10/MOSI	SPI ввода данных
Мисо	P9/мисо	SPI вывода данных
CS	P8/CE0	SPI выбор чип
INT	P25	Прерывания
RXD	P15/RXD	RS485 UART получать
ТСД	P14/ТСД	RS485 UART передачи
RSE	P4	RS485 TX/RX управление (автоматическое управление по умолчанию, требуется некоторая Пайка для включения ручного управления), высокая для TX, низкая для RX
