Описание

Универсальный головной убор для водителя

Описание продукта:

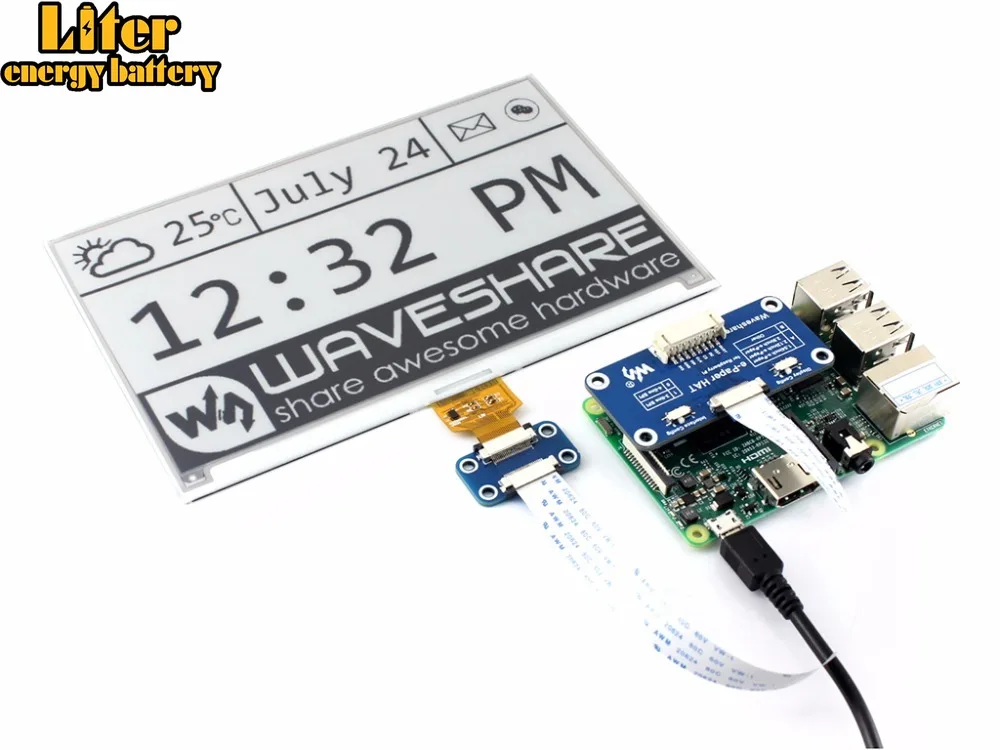

Универсальный e-paper головной убор для водителя, поддерживает различные Waveshare SPI e-бумажные Необработанные панели

Обзор

Это универсальный пульт водителя для e-paper raw panels, может использоваться для привода различных SPI интерфейс e-paper от Waveshare.

Особенности

Подключение Raspberry Pi, совместимо с Raspberry Pi 2B/3B/3B +/Zero W (непосредственно подключаемый) SPI интерфейс для подключения с другими Платы контроллеров, таких как Raspberry/Arduino/Nucleo и т. д. Встроенный переводчик напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с разработками и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 V ~ 5 V Интерфейс: 3-модуль дисплея, 4-модуль дисплея Размер изображения: 65 мм × 30,2 мм Размер монтажного отверстия: 3,0 мм

Интерфейс

Символ	Описание продукта:
VCC	3,3 В ~ 5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий активный
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выходной сигнал состояния работы, низкий активный
