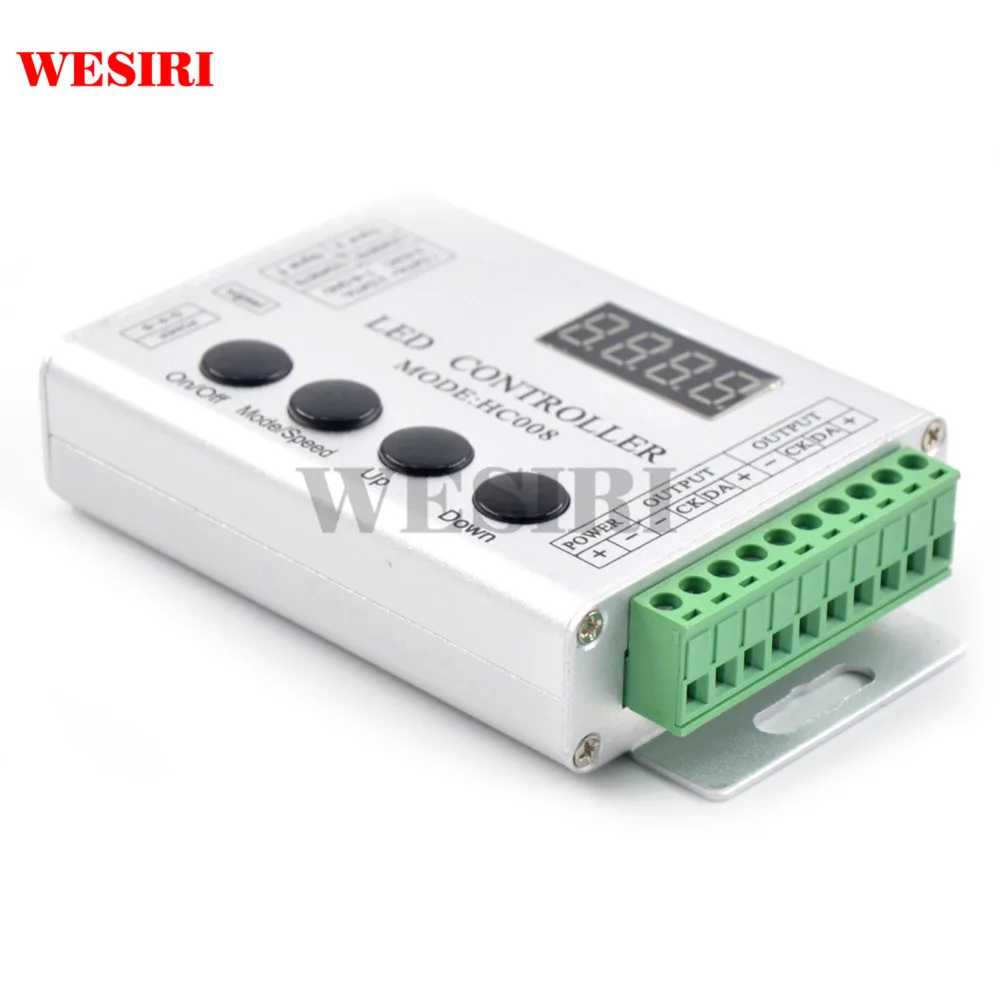

WESIRI HC008 RF Remote RGB LED Controller Max Control 2048 Pixels,133 Effect Modes For WS2811 WS2812B WS2801 LED Strip Light

Описание

Руководство по эксплуатации:
HC008 контроллер подходит для UCS1903 (TM1804, TM1809 и т. д.) выход с прямым приводом светодиодный приложений, может быть широко использован в светильник коробка, реклама, декораций, украшения для дома и т. д.; с простой проводкой, простой в использовании и так далее; с функцией хранения памяти; Радиочастотный пульт дистанционного управления для выбора режима, Регулировка яркости, регулировка скорости и другие динамические изменения освещения. В то же время может быть подключен к множеству контроллеров для синхронного управления, и постоянно расширяется выходной канал для достижения большего затемнения или различных изменений программы.

Рабочие параметры:
Рабочая температура:-20-60
Напряжение питания: 5 в пост. Тока, 12 В ~ 24 В опционально (укажите необходимое напряжение) (WS2811 5 В ~ 24 универсальный)
Рабочий ток:
Размер контроллера: L122 × W71 × H24mm
Размер пульта дистанционного управления: L90 × W36 × H15mm
Размер упаковочной коробки: L135 × W80 × h55мм
Вес нетто: 190 г
Вес брутто: 226 г
Эффект: 133 видов
Максимальные контрольные точки: низкая скорость: 1024 точек; Высокая скорость: 2048 точек
Может управлять IC моделями: TM1803, TM1804, TM1809, UCS1903 и т. д. (укажите модель при заказе)

Инструкции по использованию:

Подключите светильник и подключите шнур питания. Перед включением убедитесь, что между кабелями нет короткого замыкания. После включения сделайте следующие настройки.

Нажмите кнопку «Вкл/Выкл», чтобы выключить питание (меню нельзя установить в выключенном состоянии).

Нажмите «вверх» и «вниз» одновременно, чтобы нажать кнопку «режим/скорость», чтобы войти в экран настройки меню.

Первый экран «S-HI» или «S-LO» для контроллера «высокая скорость, низкая скорость настройки». Нажмите «вверх» и «вниз», чтобы выбрать (IC на светильник-панель высокоскоростного режима выберите «S-HI», низкоскоростной режим выберите «S-LO»), заводской по умолчанию является высокоскоростной режим.

Нажмите «режим/скорость», чтобы войти на второй экран «Настройка точки управления». В это время цифровой дисплей показывает 4 цифры как количество точек управления, и количество точек управления увеличивается и уменьшается на «вверх» и «вниз» можно быстро отрегулировать), заводской по умолчанию 50.

После настройки нажмите кнопку «Вкл/Выкл» для «сохранения» и выхода.

На панели контроллера 4 клавиши. Ключевые функции заключаются в следующем:

ВКЛ/ВЫКЛ: вкл/выкл.

Режим/скорость: Регулировка режима/функция регулировки скорости переключателя (цифровая трубка первый дисплей H для регулировки режима, дисплей S для регулировки скорости)

Вверх: режим +/Скорость +, когда функция регулировки режима для режима ключа, в функции регулировки скорости для ключа для ускорения.

Вниз: режим-/скорость-, когда в режиме регулировки для режима минус, в функции регулировки скорости, когда клавиша для замедления.

Примечание: в тех случаях, когда контроллер получает питание от вверх, красный индикатор светильник будет светильник и зеленый индикатор начнет мигать каждый раз, когда нажата клавиша.

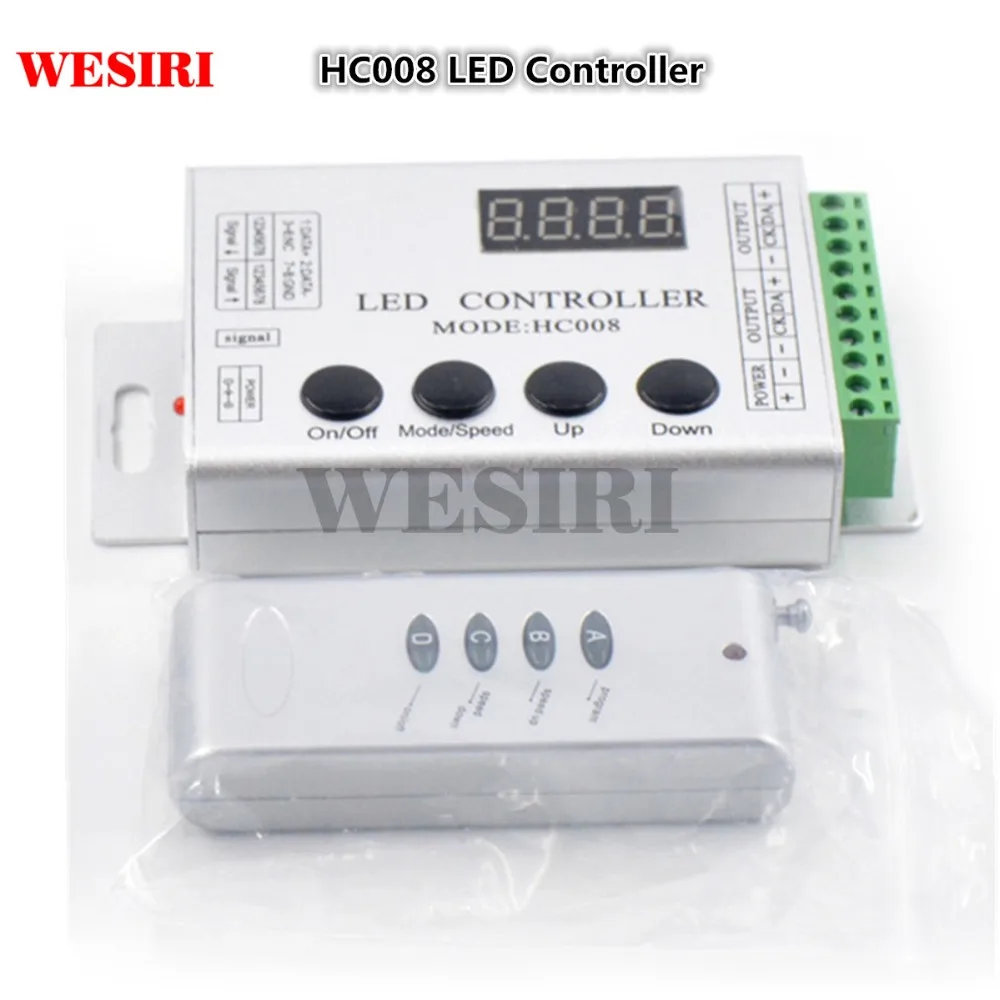

С помощью радиочастотного управления, дистанционного управления в общей сложности на четырех клавишах, ключевые функции следующие:

A: переключатель функции регулировки режима/регулировки скорости (первый светодиодный индикатор отображает H для регулировки модели, показывает S для регулировки скорости.)

B: режим +/Скорость + кнопка. Когда в режиме регулятора функции, это для режима +. Когда в функции регулятора скорости, это для скорости +.

C: кнопка Mode-/speed-. Когда в режиме регулятора функции, это для режима-. Когда в функции регулятора скорости, это для скорости-.

D: кнопка включения/выключения: она может открыть или закрыть выход.

Примечание: после питания красный светильник будет светиться. И каждое нажатие, зеленый светильник мигает один раз.

Подключение dragram:

1. Режим работы одного контроллера

2. Многие контроллеры синхронного режима работы

Синхронная система управления может быть выполнена из любого количества соединений контроллера. Каждый из подконтроллеров будет следовать за первым главным контроллером для достижения постоянного синхронного.

Соединение серии:

Parellel подключение:
