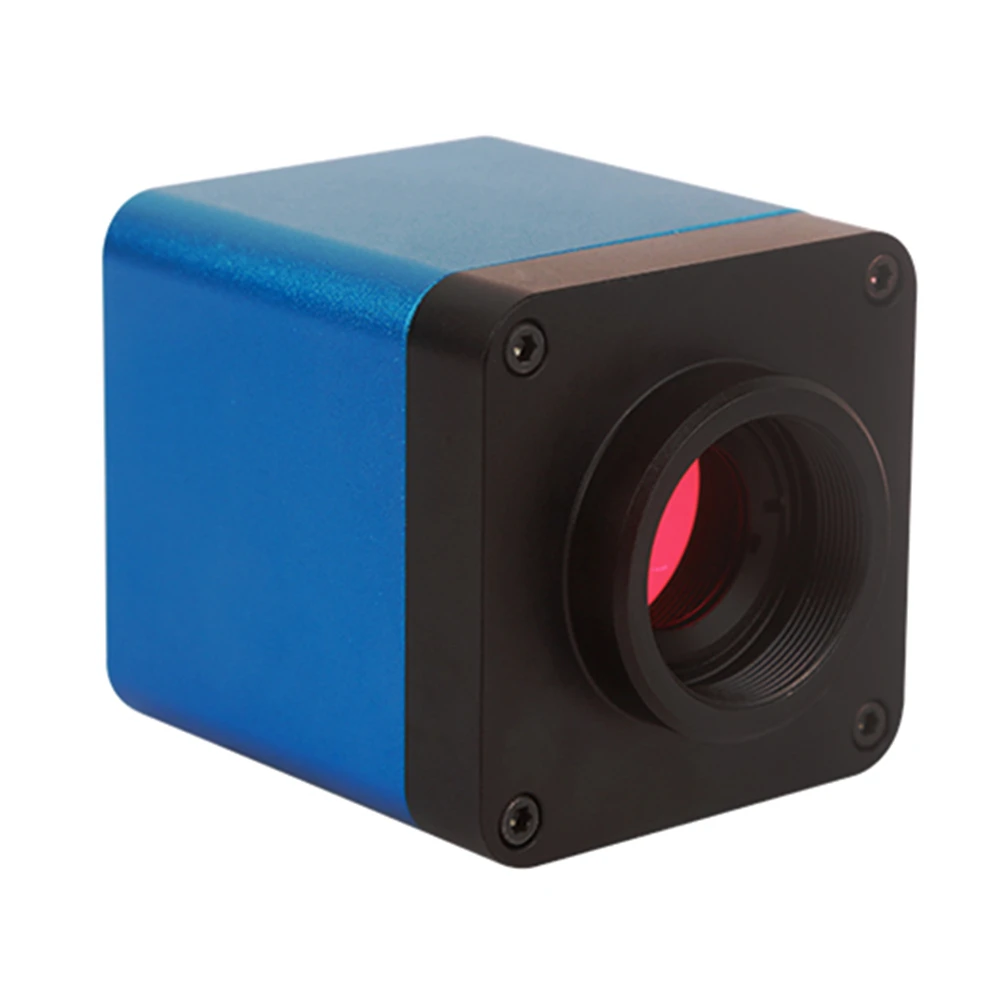

Купить XCAM0720PHC HDMI CMOS микроскоп камера для Displayer или HDTV

Описание

Основные характеристики

L через стандартный интерфейс HDMI для потоковой передачи видео на displayer или HDTV.

L Простое подключение к другому оборудованию на производственной линии с C-mount оптическим интерфейсом.

L высокое разрешение и высокая частота кадров, идеальная цветопередача, высокоинтегрированная и компактная, низкая скорость выхода из строя и стабильная производительность.

Разрешение l 1280 × 720 (720 P) соответствует текущему дисплею высокой четкости на рынке.

L XCAM720PHB/PHC встроенный XCamView на основе платформы Qt. Характеристики камеры можно управлять XCamView через мышь. Другая основная обработка и выбор также может быть осуществлена XCamView.

L XCAM0720PHB/PHC может удовлетворить различные области применения и может быть широко использован в промышленных инспекциях, образования и исследований, анализа материалов, точного измерения, медицинских анализов и т. Д.

XCAM0720PHC HDMI CMOS микроскоп камера для Displayer или HDTV

Техническое описание

Код заказа	Датчик и размер (мм)		Пиксель (мкм)	G чувствительность Широкий динамический диапазон SNRmax	Кадров в секунду/Разрешение	Биннинг	Контроля управляющего кадра (MS)
XCAM0720PHB XP0720B	1,2 м/AR0130 (C) 1/3 "(4,8x3,6)		3,75x3,75	6,5 В/люкс-сек 85.3dB 44dB	30 @ 1280x720	1 х 1	0,2 мс ~ 2000 мс
XCAM0720PHC XP0720C	2 м/IMX222 (C) 1/2. 8 ”(7,6x5,8)		2,8x2,8	510mv с 1/30С Отсчетом (G чувствительность) 0.15mv с 1/30С Отсчетом (Темно сигнала)	30 @ 1280x720 (HDMI) 1920x1080 (Захвата)	1 х 1	0,06 мс ~ 1900 мс
Интерфейс и функции кнопок
Камера Интерфейс
HDMI		HDMI Выход Порты и разъёмы
USB		USB мышь для управления XCamView
DC12V		Мощность Вход слот
SD		Слот для карты SD
Габаритные размеры
Ширина X Глубина X высота		50 мм (1,97 ”) x 50 мм (1,97”) x 61 мм (2,4 ”)
Доставка Вес		0,47 кг (0,55 фунтов)
Операционной Защита окружающей среды
Рабочая температура (в сантиметрах)		От-10 до 50
Температура хранения (в сантиметрах)		-20 ~ 60
Рабочая влажность:		30 ~ 80% относительной влажности
Влажность при хранении		10 ~ 60% относительной влажности
Питание		DC 5В/1A адаптер
Дополнительные аксессуары
Объектив		Линзы с резьбовым соединением типа C
Кабель		HDMI кабель
Слот для карт памяти		SD карта
Мышь		USB мышь/USB беспроводная мышь

Описание аппаратного интерфейса и интерфейса XCamView

Светильник XCAM0720PHB/PHC мигает около 15 с после включения питания. Камера загрузит XCamView, после чего система начнет работать. Автоэкспозиция и баланс белого-состояние по умолчанию.

L HDMI: HDMI кабель, подключенный к HDMI diaplayer;

L USB: USB мышь;

L DC 12 V: мощность в 12 V/1A;

L светодиодный: синий светодиодный индикатор;

L SD: sd-карта;

XCAM0720PHC HDMI CMOS микроскоп камера для Displayer или HDTV

Графический интерфейс встроенной панели управления камерой XCamView в XCAM720PHB

XCAM0720PHC HDMI CMOS микроскоп камера для Displayer или HDTV

Панель инструментов XCamView для XCAM0720PHB/PHC

Переместите мышь в нижнюю часть HDMI displayer, нижняя панель инструментов будет доступна. Функции каждой кнопки панели инструментов описаны следующим образом:

L 1: захват изображения

L 2: цифровой зум

L 3: цифровой зум

L 4: горизонтальный флип

L 5: Вертикальный флип

L 6: Video Freez/отмена замораживания видео

L 7: дисплей/скрытие панели управления камерой

L 8: Отображение информации о версии XCamView

Размеры XCAM0720PHB/PHC

Информация об упаковке для XCAM0720PHB/PHC

Стандартный упаковочный лист
А	Подарочная коробка: L: 17,5 см Ш: 17,5 см В: 8,5 см (1 шт., 0,85 кг/коробка)
B	XCAM0720PHB или XCAM0720PHC
C	Адаптер питания: Вход: переменный ток 100 ~ 240 В 50 Гц/60 Гц, выход: постоянный ток 12 в 1 А Американский стандарт: Модель: GS12U12-P1I 12 W/12 V/1A: UL/CUL/BSMI/CB/FCC Стандарт EMI: EN55022, EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338 EMS Стандартный: EN61000-4-2, 3,4, 5,6, 8,11, EN61204-3, класс A светильник промышленности Стандартный
	Европейский стандарт: Модель: GS12E12-P1I 12 W/12 V/1A; TUV (GS)/CB/CE/ROHS Стандарт EMI: EN55022, EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338 EMS Стандартный: EN61000-4-2, 3,4, 5,6, 8,11, EN61204-3, класс A светильник промышленности Стандартный
D	HDMI кабель
E	USB мышь/USB беспроводная мышь
Отдельно приобретаемый аксессуар
F		Регулируемое крепление-адаптер для объектива	C-крепление для ДИА. 23,2 мм окуляра (Пожалуйста, выберите 1 из них для вашего микроскопа)	108001/AMA037 108002/AMA050 108003/AMA075
			C-крепление для ДИА. 31,75 мм окуляра трубки (Пожалуйста, выберите 1 из них для вашего телескопа)	108008/ATA037 108009/ATA050 108010/ATA075
G		Объектив с фиксированным фокусным расстоянием для адаптера переменного тока	C-крепление для ДИА. 23,2 мм окуляра (Пожалуйста, выберите 1 из них для вашего микроскопа)	108005/FMA037 108006/FMA050 108007/FMA075
			C-крепление для ДИА. 31,75 мм окуляра трубки (Пожалуйста, выберите 1 из них для вашего телескопа)	108011/FTA037 108012/FTA050 108013/FTA075
		Примечание: для H и I дополнительных предметов, пожалуйста, укажите тип камеры (c-крепление, микроскоп камеры или телескоп камеры), инженер ToupTek поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;
H		108015 (диаметр 30,0 мм до мм кольцо)/переходные кольца для 30 мм окуляра трубки
Я		108016 (диаметр 30,5 мм до 30,5 мм кольцо)/переходные кольца для мм окуляра трубки
J		Комплект для калибровки	106011/TS-M1 (X = 0,01 мм/100 див.); 106012/TS-M2 (X, Y = 0,01 мм/100 див.); 106013/TS-M7 (X = 0,01 мм/100 див., 0,10 мм/100 див.)
K		Sd-карта (4G или 8G)
