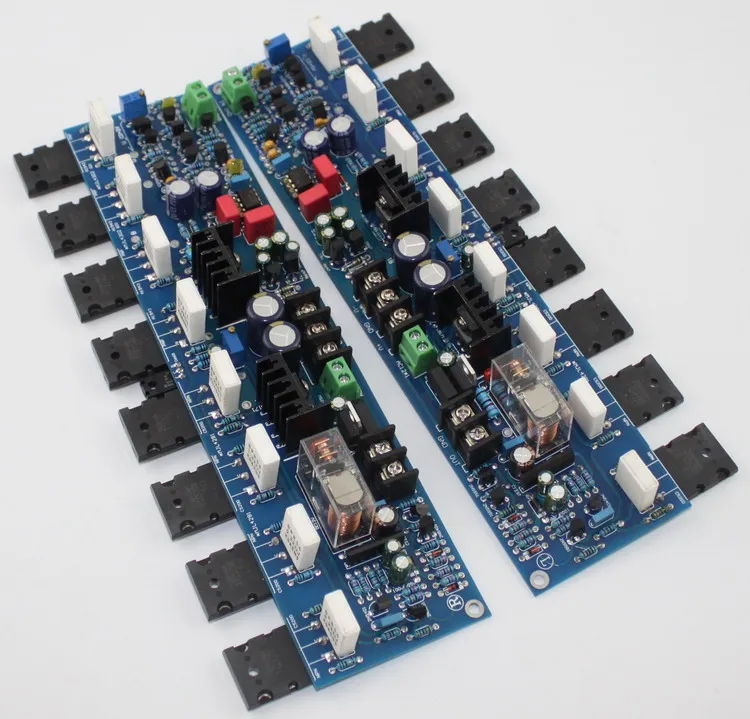

YJ00170-E405 Плата усилителя мощности(см. Золотой кубик цепи

Оригинальные Toshiba A1943/C5200 и 2sa 1930/2sc5171.

Межступенчатый Соединительный конденсатор принимает конденсатор WIMA верхнего уровня 1 мкФ, а основная цепь электролитического конденсатора сигнала принимает импортированный известный бренд panasonic для обеспечения сильной и непрерывной поддержки питания.

Сопротивление принимает пятикольцевое металлическое сопротивление, а основная цепь принимает пятикольцевая металлическая пленка сопротивление с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.

Печатная плата принимает двухстороннюю пластину толщиной 1,6 мм, 2,0 унций толстой меди, весь процесс распыления олова, чтобы обеспечить хорошую проходную производительность тока. Первоклассное качество печатной платы.

Наиболее заметной особенностью этой платы является использование современной системы защиты динамиков C1237 BTL, эффективно устраняет воздействие включения и выключения звука и функции защиты выходного сигнала постоянного тока, чтобы ваш рог был более безопасным.

Компоновка всей монтажной платы является достаточно строгой и разумной. пластина усилителя мощности работает стабильно и надежно с высокой выходной мощностью. голос изящный и круглый, звуковое поле открытое. сильное стерео чувство, низкая частота устойчивый твердый и сильный, соотношение сигнал/шум является довольно отличным, широкий динамический диапазон; четкие детали, отличный переходный отклик, Легко воспроизводить все виды музыки, в домашней среде воспроизведения имеет очень хорошую производительность.

Основные параметры:

1. Мощность питания: постоянный ток +-(35 v-55 v) + 45 V и AC12V рекомендуются

2. Мощность: 300 Вт (полное гармоническое искажение THD + N <0.1%), DC +-45 В, 4 Ом

3. Класс a 90 Вт, нагрузка 4 Ом

4. Сопротивление динамика: 4-8 евро.

5. Размер печатной платы: 59*236 мм.

6. сначала Отрегулируйте дифференциальный входной ток до 2ма: Отрегулируйте VR1 (500R) регулируемый резистор таким образом, чтобы двухточечное напряжение C и D составляет 1,5-2 в (а именно напряжение на обоих концах резистора R9 (1 K); в это время, входной дифференциальный ток составляет 1.5-2ма, что является лучшим качеством звука

7. статический ток большой трубки составляет 100 мА: Отрегулируйте регулируемый резистор VR2 (1 K) так, что двухточечное напряжение A и B составляет 22 мВ, и статический ток I = 22MV/0.22r сопротивление составляет 100 мА; если теплоотвод клиента достаточно большой, чтобы увеличить статический ток, 100 мА-300 мА звуковой эффект, как правило, лучший.
