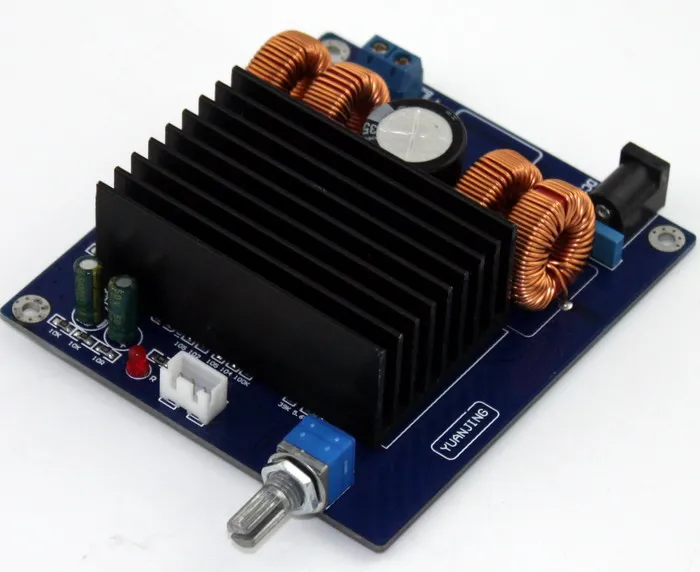

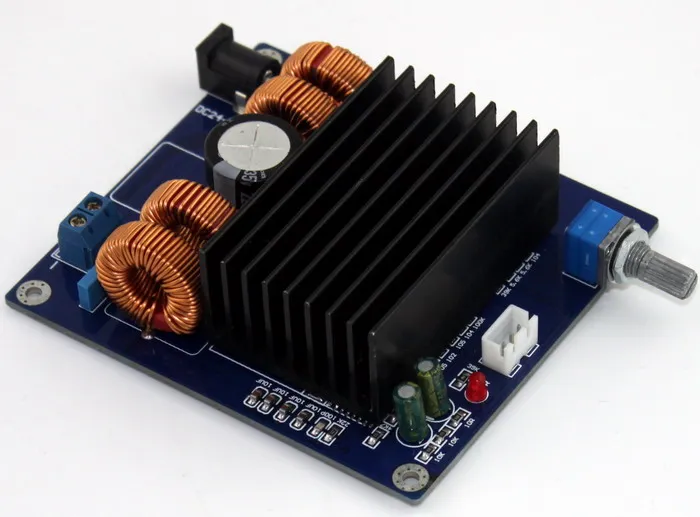

YJ00258-TDA7498 усилитель мощности сабвуфера

TDA7498-первый усилитель на рынке с номинальной мощностью 100 Вт + 100 Вт. Он принимает расширенный процесс BCD6S (биполярный/CMOS/DMOS), который поддерживает встроенные функции моделирования, логики и высокого давления одного чипа.По сравнению с другими усилителями d-класса, процесс BCD6S ST достигает более высокого коэффициента энергоэффективности площади чипов, одновременно снижая перекрестные помехи и улучшая качество звука.Кроме того, BCD6S позволяет интегрировать дополнительные транзисторы NMOS и PMOS в выходные схемы высокой мощности, что устраняет необходимость в внешних конденсаторах bootstrap и катодных диодах в более старых технологиях.Этот метод системы упрощает дизайн, экономит пространство печатной платы, улучшает надежность конструкции продукта и оптимизирует стоимость материала.

Оригинальный TDA7498 принимается

Электролитический конденсатор принимает импортированный 2200 мкФ/35 в электролиз для обеспечения сильной и непрерывной поддержки питания.

Сопротивление принимает 1206 0805 высокой точности SMT сопротивление для обеспечения хорошего SNR всей машины.

Печатная плата принимает двухстороннюю пластину толщиной 1,6 мм, 2,0 унций толстой меди, весь процесс распыления олова, чтобы обеспечить хорошую проходную производительность тока.

Использование полностью закрытого пылезащитного потенциометра, производительность более стабильная, более прочная, чем обычный потенциометр.

Очень маленький размер, высокая мощность.

Не шумит, очень разумная конструкция цепи, не шумит!

Основные параметры производительности:

Режим работы: Тип D

Статический ток: 20mA

Производительность: 90%

Номинальная выходная мощность: 150 Вт * 1

Рабочее напряжение: dc18v-dc32v

Рекомендуемое напряжение питания: DC32V

Максимальный выходной ток: 6А

Сопротивление динамика: 4-8 евро

Размер печатной платы: 92*83 мм
