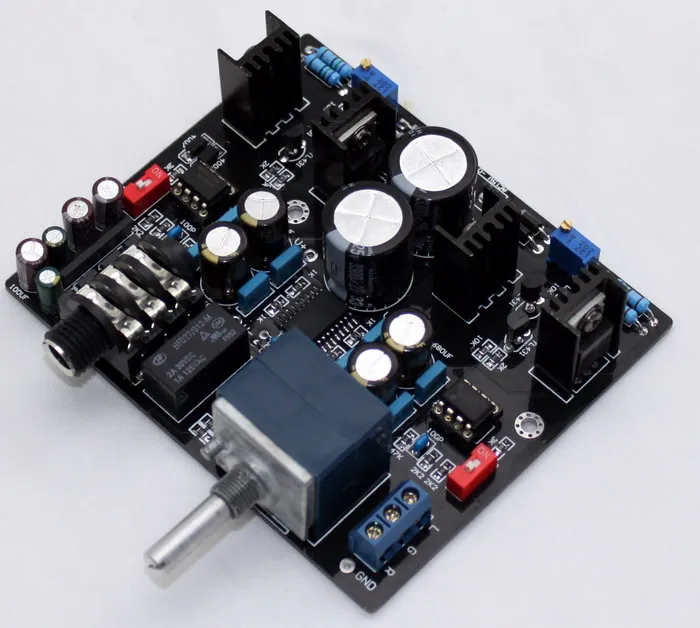

YJ0052-TPA6120A Amp Board ALPS

Усилитель принимает NE5534 dual op amp интегральная схема с сопротивлением и емкостью оригинал. TPA6120A является TI 216 кГц частота дискретизации стерео ADC с самым высоким динамическим диапазоном 124 дБ SNR. Это обеспечивает 600Ω для ± 12 V напряжение в тех случаях, когда (THD + N) 0.00014%. Мощность 80 мВт; отзывы о токе; Динамический диапазон более 120 дБ; SNR-120 дБ; Выходной шум-5мкв при коэффициенте усиления 2 в/в; диапазон рабочего напряжения: ± 5-± 15 В; скорость вращения: 1300 в/МКС; дифференциальный вход; для низких перекрестных помех; короткого замыкания и тепловой защиты

Подробная информация о продукте

1. Оригинальный Toshiba TPA6120A и NE5534.

2. Основная схема электролитического конденсатора сигнала принимает Siemens известный бренд, и основной конденсатор фильтра принимает nikon 2 × 3300uf, для обеспечения сильной и непрерывной поддержки питания.

3. сопротивление сделано из 5-кольцевого металлический резистор, и основная цепь сделана из 5-кольцевого металлического пленочного резистора с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.

4. PCB принимает 1,6 мм Толстая двухсторонняя пластина, 2,0 унций Толстая медь и весь процесс распыления олова, чтобы обеспечить хорошую проходящую производительность тока. Первоклассное качество PCB.

5. схема проводки всей печатной платы достаточно строгая и разумная, и вся проводка PCB принимает небольшой режим заземления. ночью, когда наушники не могут услышать шум, очень тихий.

6. Использование UPC1237 и макрореле для защиты от задержки выхода

7. Используйте ALPS 27 герметичный потенциометр, импортированный из Японии (один потенциометр стоит десятков юаней)

8. Две красные переключатели-переключатели усиления, соответствующие звуковому каналу

Основные параметры:

Размер платы: 104 мм * 88 мм

Рабочее напряжение: AC 15v-0-15v

Применимое Сопротивление наушников: 32 евро-600 евро

Частотный диапазон: 20 Гц-20 кГц
