Золотое горло E550 трубка с полевым эффектом класса А усилитель мощности плата E405 чисто за кулисами

Цена на этот товар-Цена на пару печатных плат (два канала)

Описание товара: Golden Throat E550-это единственный усилитель мощности в золотистом усилителе, в котором используется трубка с полевым эффектом.

Выходная неискаженная мощность на канал (80 Вт)

Выходное сопротивление (2ohm-8ohm)

Отношение сигнал-шум: Отношение сигнал-шум этой платы может быть описано нулевым шумом

Особое внимание: так как трубка с полевым эффектом чувствительна к статическому электричества, паяльник должен быть заземлен при установке сварки, чтобы избежать статического повреждения трубка с полевым эффектом!

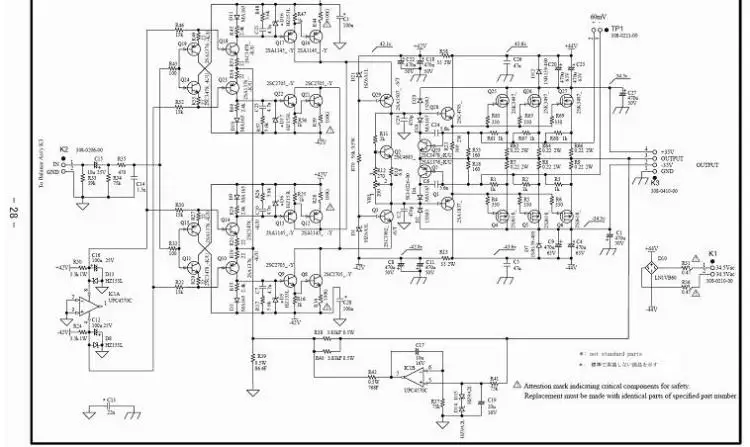

Золотое горло E550 класс а принцип схемы усилителя Введение:

E-550 можно сказать, что это усилитель, который выделяется на фоне всех усилителей мощности золотого горла, и это также единственный усилитель-усилитель типа A, который использует трубка с полевым эффектом выхода. Он использует призматические двойные дифференциальные усиления и двойное усиление напряжения, чтобы трубка с полевым эффектом не только обладает выходным звуком усилителя, но и обладает динамическими эффектами транзисторного аппарата. В цепи используется постоянный перекос напряжения, нет дрейфа температуры, и статический ток не увеличивается с температурой. Отрицательные отзывы о E550, использующих Операционные усилители для сбалансированных отзывы, отсутствие смещения среднего напряжения, отсутствие конденсаторов, отзывы и более высокий уровень улучшения эффектов воспроизведения и стабильности цепи. Можно сказать, что в усилителе мощности класса А, схема Golden Voice E550 является очень совершенной и уникальной усиленной схемой, которая обеспечивает очень выгодные условия отладки для начинающих. До тех пор, пока вы можете подключить проводку, вы можете успешно отлаживать.

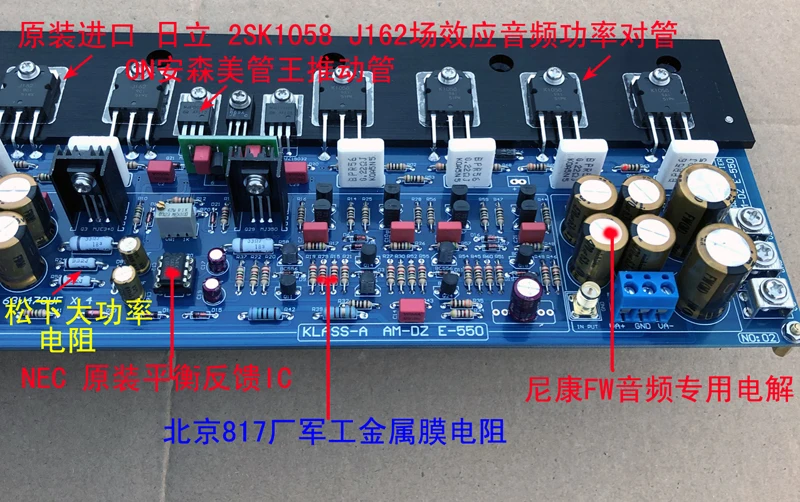

Монтажная плата материалы:

Печатная плата изготовлена из FR-4 стекловолокна толщиной 2 мм, 2 унции меди.

Уровень мощности: силовая трубка принимает новую оригинальную аудиолампу K1058/J162 от Hitachi, 8/4 пар на канал, низкое внутреннее сопротивление и сильная мощность.

Уровень мотивации: принять на полупроводниковой трубке MJE15032/MJE15033 в качестве водителя. Эта трубка может достигать пикового движущего тока 8А, который может легко управлять 4 парами силовых трубок.

Усиление напряжения первого уровня: Управляется Hitachi B647/D667.

Вторичное усиление напряжения: на полупроводнике MJE340/MJE350 также используется, который может лучше управлять MJE15032/15033 части возбуждения.

Дифференциальное усиление: призматический двойной дифференциал завершается Филипом низкочастотные низкие потери BC556/BC546. Бесшовное сочетание транзисторных топов

Конденсатор: в разъемной части питания используется аудиоэлектролиз Nikon FW, а в муфте используется мембрана из натурального шелка Ina ELNA, что делает человеческий голос более мягким. Антивибрационный конденсатор принимает оригинальную немецкую WIMA Weimar, с низкой частотой потери, делая звук более четким и прозрачным.

Сопротивление: низкомощные резисторы используют военные резисторы Пекина 817, высокомощные резисторы используют оригинальные резисторы Panasonic.

Предварительный просмотр:

Так как в этой плате используется аудиотрубка K1058/J612 и ее чрезвычайно небольшая сетчатая распределительная емкость, звук сравним с усилителем. Звук этой трубки был восхвален аудиофилами. Человеческий голос толстый, но не толстый, высокая частота тонкая и не тернистая, четыре трубки соединены параллельно, и ON Semiconductor драйвер оснащен, что делает низкочастотное погружение полностью равным току транзисторного усилителя.

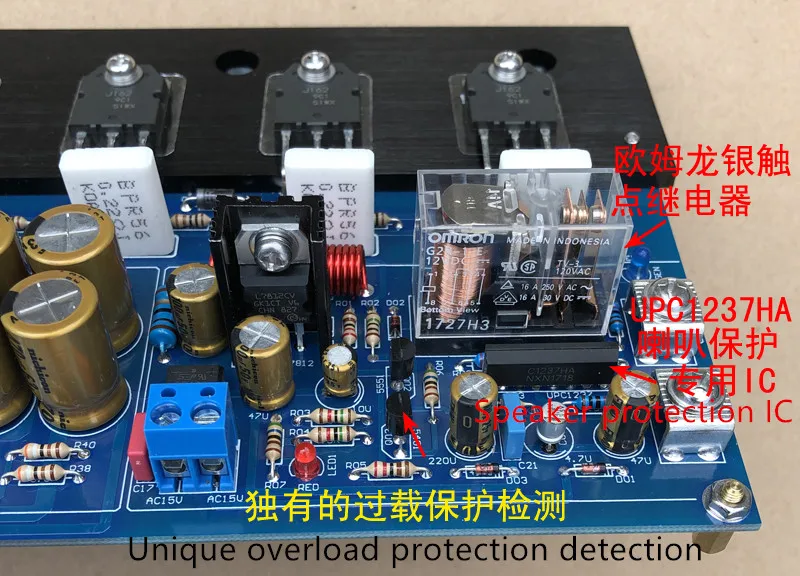

Защита динамиков: UPC1237HA используется для защиты динамиков. Эта микросхема имеет двойное Обнаружение сигнала, то есть Обнаружение постоянного тока и обнаружение перегрузки. Он может защитить плату усилителя мощности и динамик в целости и сохранности.

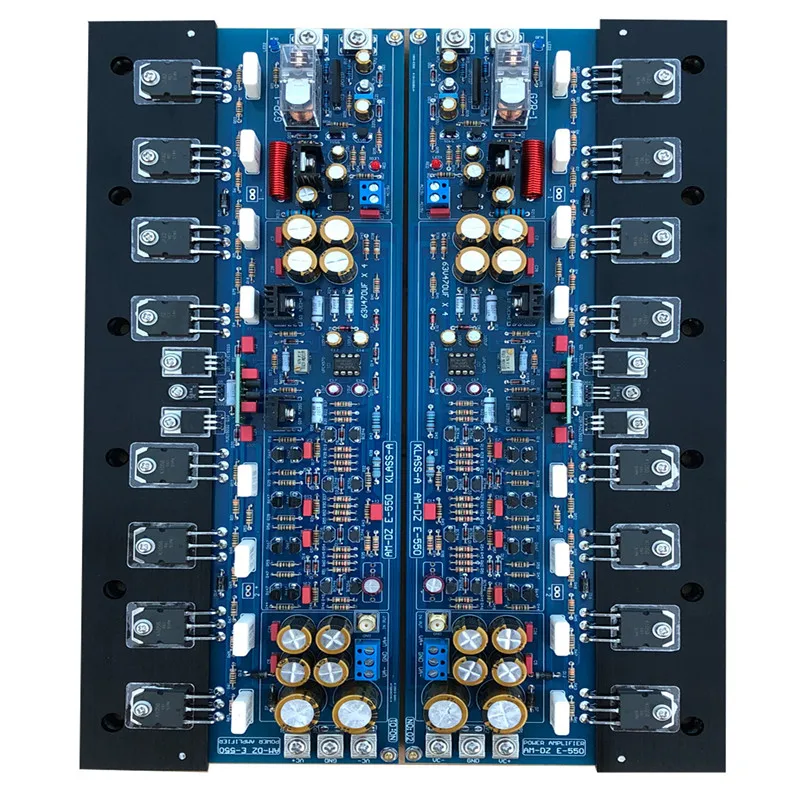

Размер платы: 330X120X40 мм (длина. Ширина. Толщина)

Требования к радиатору: 350X180X50 мм (длина. Высоты. Толщина крыла) может быть только большой, но не маленький

Меры предосторожности:

Плата усилителя мощности E-550 может использовать встроенный источник питания master-slave. Когда встроенный источник питания master-slave, каждый канал использует напряжение 32 В и ток 6-8 А. Официальная рекомендация-70 В постоянного тока. То есть трансформатор выдает переменный ток 32 В. Когда мастер и раб работают отдельно, раздел усиления тока использует 26-30 в, а усиление напряжения использует 28-32 В напряжение трансформатора.

Важно сказать трижды: так как трубка с полевым эффектом чувствительна к статическому электрическому воздействию, паяльник должен быть заземлен во время установки и сварки, чтобы избежать статического повреждения трубка с полевым эффектом!
