Описание

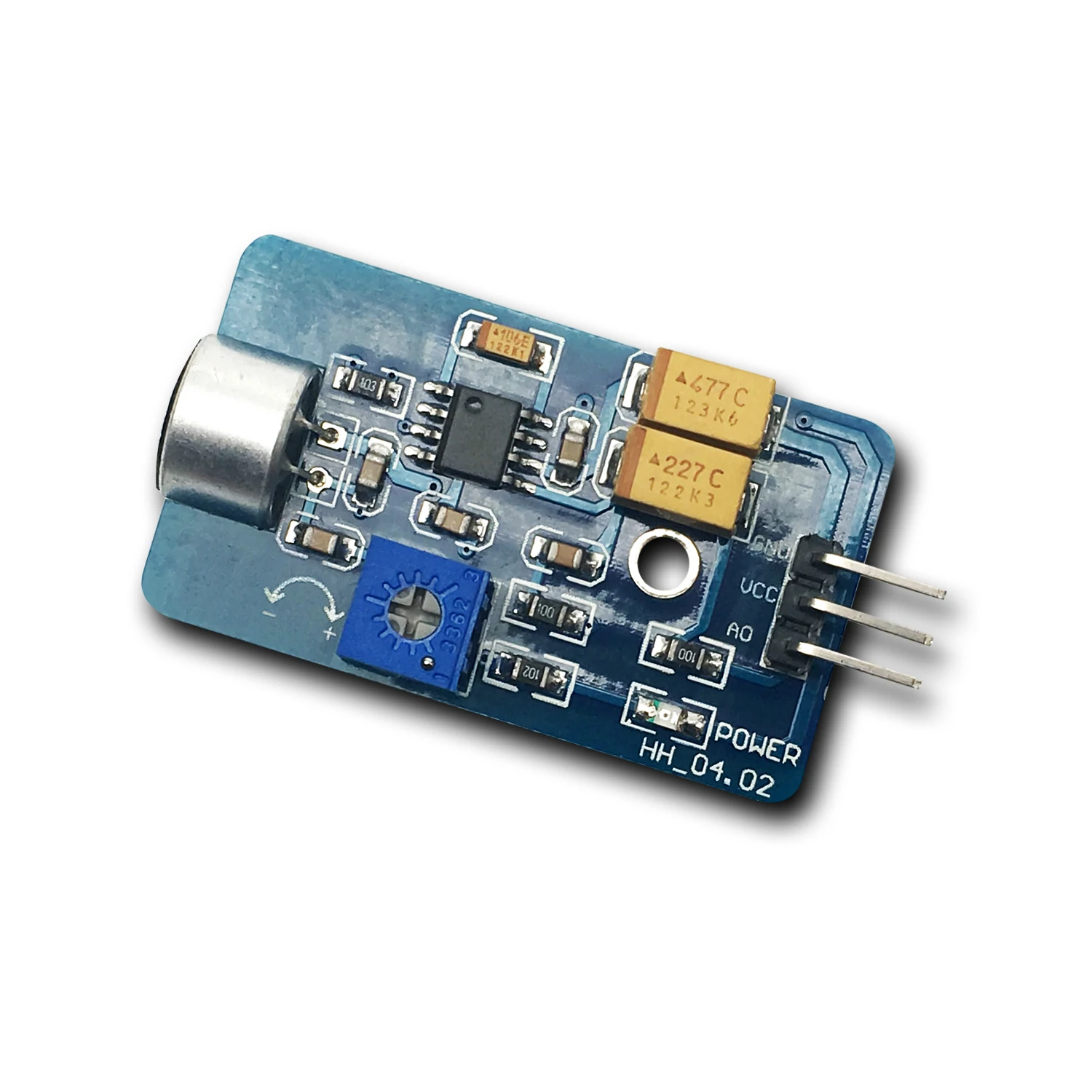

Модель: HH_04.02
1. о шуме: Перед использованием, необходимо выбрать рабочий источник питания, который является стабильным и с небольшой пульсацией, чтобы обеспечить низкий уровень шума на выходе достаточно мал, вместо простого тестирования проводки.
2. текущий личный тест магазина: потенциометр управления затуханием модуля регулируется по часовой стрелке до конца, и источник звука является зажигалкой (1 юаней является обычным). микрофонный датчик, облицованный модулем, также может быть обнаружен на расстоянии около 4-5 м. Если шум громче, расстояние может быть больше.
3. Что касается указанной частоты сбора модуля-вышеуказанная частота 4 K будет фильтровать проблему. Здесь проверяется фактическим испытанием:
A. используйте генератор сигналов для генерации синусоидальной волны с частотой 5 кГц, вход с переднего конца звукового датчика модуля, и подключите ОО конца модуля к осциллографу для наблюдения, как показано на рисунке ниже:
Канал 1-сигнал на конце AO, канал 2-сигнал, генерируемый генератором сигнала, частота сигнала, Генерируемая генератором сигнала-5,051 кГц, и выходная частота сигнала от AO после прохода через модуль составляет 5.047khz.небольшая ошибка, в пределах нормального диапазона.
B. Затем Увеличьте частоту синусоидальной волны, генерируемой генератором сигнала до 20 кГц. Тест с тем же способом.

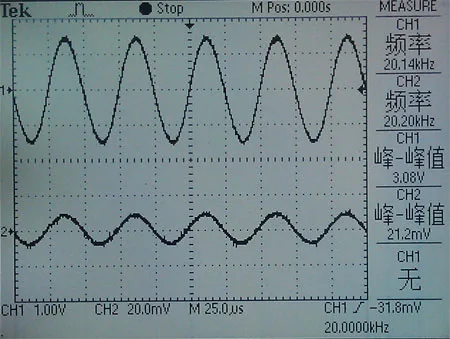

Частота сигнала, Генерируемая генератором сигнала, составляет 20,20 кГц, а Выходная частота сигнала от AO после прохода через модуль составляет 20,14 кГц.Небольшая погрешность в пределах нормального диапазона.
Вышеприведенный Тест показывает, что Частотные модули выше 4 кГц не будут фильтрованы и могут быть выводятся нормально.
4, о том, что есть блокировочный конденсатор, но почему существует проблема выхода компонентов постоянного тока: на самом деле, так называемая схема прямой изоляции с низкой частотой отключения-это природа первого заказа радиоуправляемого высокочастотного фильтра (пожалуйста, обратитесь к определенному принципу данных), поэтому не имейте только емкость, изоляция и устойчивость к высоким температурам, До тех пор, пока в AO фильтр доступа сопротивление постоянного тока опускается до земли.
Почему бы не спроектировать этот резистор непосредственно на модуле здесь, потому что если модуль непосредственно подключен к нагрузке, емкость может образовать высоко-Проходной фильтр RC с входным сопротивлением от нагрузки.
5. Отрицательный пробоотборник не поддерживается в ADC: поскольку есть отрицательное значение, сигнал должен быть смещен на положительный диапазон. Схема смещения ADC может использоваться, например, испытательная плата смещения, показанная ниже:
Измеренные формы сигналов:
Оранжевый-это форма волны канала А и красный-это форма волны канала в, поэтому можно узнать, что его форма волны сдвигается вверх на положительный интервал.
Таким образом, Импульсные и вытягивающие резисторы должны быть подключены на AO соответственно, чтобы осуществить перевод на положительный интервал. Кроме того, если R1 удален, то есть, RC фильтр высокой проходимости формируется, и его ссылка на сигнал будет размещена на 0 В.
6. Если вы хотите получить большую амплитуду, вы можете увеличить рабочее напряжение, но напряжение не может превышать допустимый диапазон.
------------------------------------------
Один 、 характеристика
1. Оригинальный чип обработки звука принимается
2. Регулируемая амплитуда выходного аудио сигнала
3. Одноточечная заземляющая проводка используется для уменьшения усиления цепи и улучшения качества аудиосигнала
4. Выходная мощность: 325 МВт
5. Фиксирующий Болт отверстия предоставляются для легкой установки
6. Размер небольшой платы PCB: 39,05*22,86 мм
7. Стандартный интерфейс arduino может быть непосредственно подключен к макетной плате arduino
Два. Описание интерфейса модуля (3 линейная система)
1. VCC: внешнее напряжение 4-8 v
2. GND: подключение к GND внешне
AO: Аудио выходной интерфейс
Три 、 цель
Окружающий звук может быть преобразован в электрические сигналы для обнаружения окружающего звука.Выход AO является аналоговым сигналом, который используется для AD операции на AO end для сбора сигналов для вторичного развития.Конечно, его также можно напрямую подключить к соответствующей звуковой аппаратуре для воспроизведения звука.
Четыре 、 Применение метод
1. подключите VCC и GND, индикатор питания модуля будет включен (красный свет справа внизу), и Отрегулируйте потенциометр модуля в соответствующее положение. этот потенциометр в основном регулирует амплитуду аналогового сигнала выхода AO. при том же объеме децибел, Чем больше Выходная амплитуда AO при регулировке по часовой стрелке. при регулировке против часовой стрелки, выходная амплитуда AO будет меньше, и при регулировке до конца, это будет эквивалентно положительным концам микрофонный датчик заземления.
2. В это время, конец AO может быть подключен к чипу ADC или одночипному контакту ADC для работы ADC, и значение изменения амплитуды звука можно получить для более гибкого вторичного развития. AO end также может быть непосредственно подключен к динамику или наушникам, для достижения усиленного воспроизведения аудиосигнала.
Пять 、 анализ сигнала
Рабочее напряжение 5 В и сопротивление шумоподавлению 10 Ом. Отрегулируйте потенциометр по часовой стрелке до конца.При размещении в тихой среде форма выходного сигнала AO выглядит следующим образом:
На рисунке видно, что выход сигнала близок к отметке 0 В.
При размещении в шумной среде форма выходного сигнала AO может быть получена следующим образом
Можно увидеть, что сигнал принимает 0 В в качестве оси X, а его максимальное значение peaking и peaking всего 4 В. Выходной сигнал состоит из синусоидальных волн с различными параметрами, которые могут быть проверены или разработаны ADC, FFT и другими операциями.
