Ключевые точки для обслуживания сварочного аппарата типа Циндао

Инвертор часть плиты

Рынок сварочных аппаратов Циндао занимает большое количество, взрывные трубы часто возникают при использовании одиночной трубы сварщика., плата управления не срабатывает и т. Д., сегодня я буду говорить о поломке взрывоопасной трубы и основных моментах ее обслуживания.

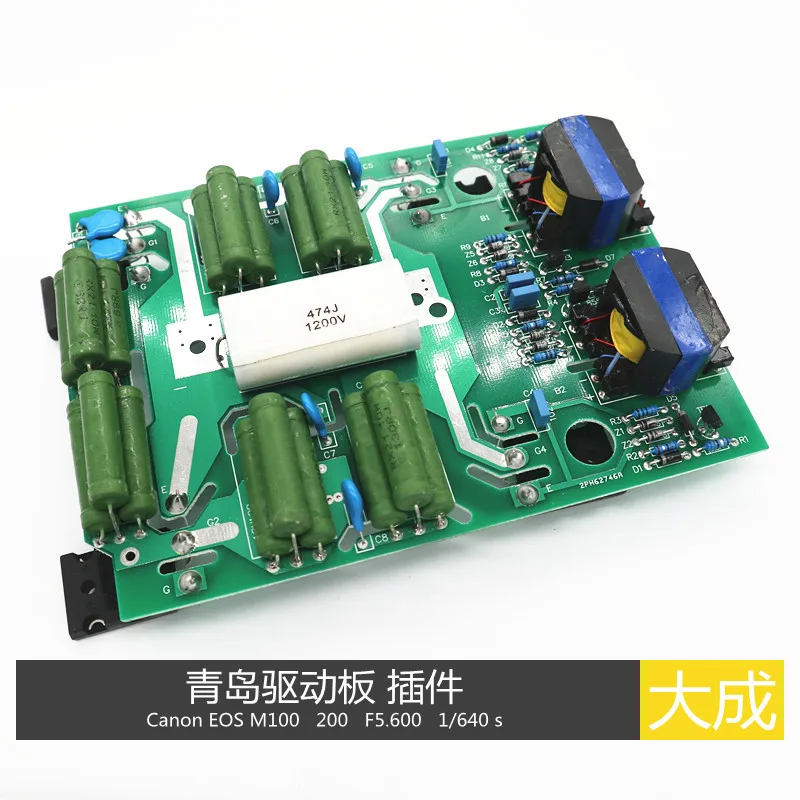

На фото Этот вид взрыва, который является обычным, более мощный. Сломанной медной фольги PCB карбонизации 。

Большинство инверторы Будьте одинаковыми в предметах первой необходимости, при этом различаясь в мелких моментах Внимание различие По сравнению с Кривая срабатывания1-2-3-1 шт.Линии, как правило, одного цвета.2-3Независимо от того,

Рисунки следующим образом (1 шт.) ОбщественногоДля детей 2, 3Два трансформатора соединены с каждой стороны.

Каждый трансформатор выводит два комплекта

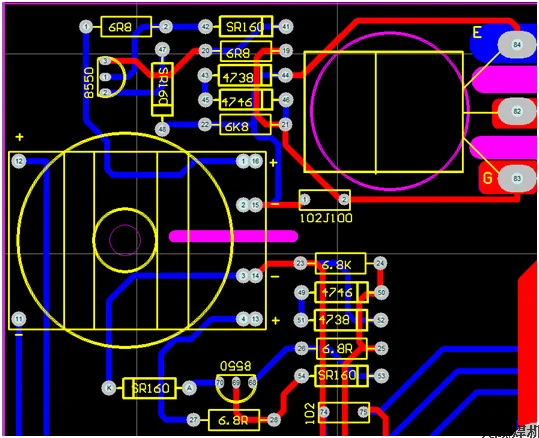

Подключаемого модуля схема выглядит следующим образом

Обратите внимание, что эта машина не срабатывает при включении. Необходимое короткое соединение положительных и отрицательных полюсов для запуска

Нормальное рабочее время без нагрузкиАлюминиевая крышка, 25ВО

Обратите внимание на отличительные модели

1N4746 18 VНапряжение регулятор

1N4738 8,2 VНапряжение регулятор

Если модель поддерживается правильно Замена 。

Трубы могут быть использованыG60N100 40N120 40T120 25N120И т. д. Выдерживаемое Напряжение1200 VОдиночная трубкаС изолированным затвором (IGBT)

Выбирайте как можно больше40N120

Технического обслуживания в настоящее время Демонтажа труб Да, но обратите на это внимание. Некоторые розетки лучше всего снять.

Труба должна быть покрыта силиконовой смазкой во время установки, четыре трубы закреплены плоской, потому что Винт небольшой Медленно фиксируйте руками Upbreak имитация винт Верх с цветочным узором 。

Замена Труб Тщательного измерения Проверьте внимательно, чтобы убедиться, что нет ошибки..

Обратите внимание на паяльное олово на печатной плате, Подключите два входа к радиатору

Хорошая измерений

1Электролитический конденсатор с алюминиевой крышкой 2Неполяризованные конденсатор с алюминиевой крышкой Фильтр повреждения емкости не хорошо и легко вызвать взрыв трубки снова, электролитические конденсаторы, как правило, разбиваются более часто, неполярность требует измерения емкости.

3Выпрямительный мост На этом есть дополнительная плата. Дефектный вентилятор не поворачивается Запуск не работает, хорошие измерения. Общий Запуск отключения выпрямителя моста поврежден.

Обратите внимание на сравнение четырех групп сигналов
