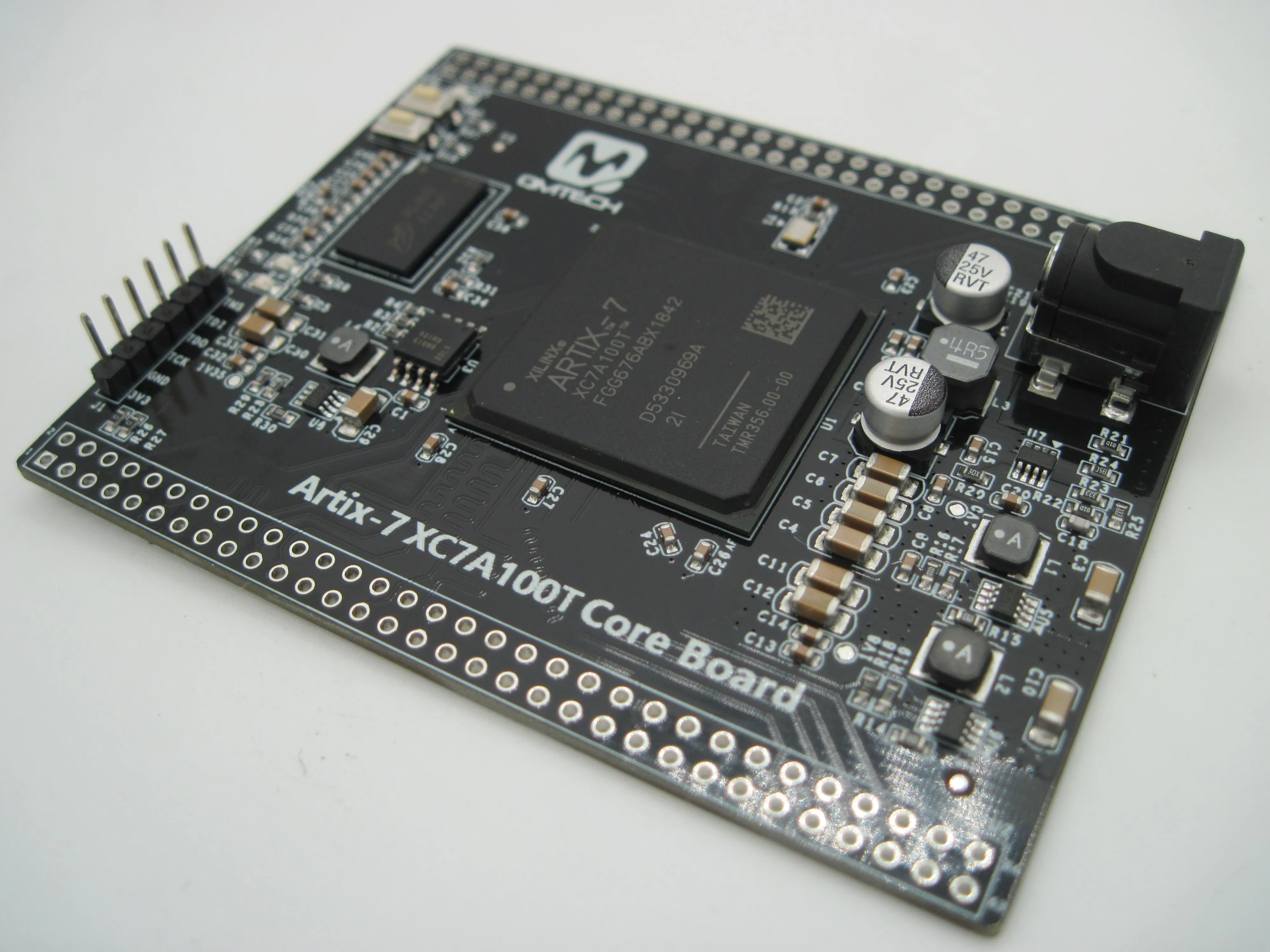

Базовая плата для Artix7 artix-7 A7 XC7A100T Xilinx FPGA

Описание

Аппаратные характеристики параметров QMTECH XC7A100T стартовый комплект основной платы управления Xilixn FPGA:

Xc7a100t-2ftg6761the серийный номер 1 главный контроль FPGA внешняя тактовая частота источника:

50 MHZ.2QMTECH XC7A100T стартовый комплект на платформе MT25QL128 SPI флэш-чип, 16 Мб емкость памяти:

K4QMTECH XCTA100T стартовый комплект обеспечивает 3,3 В источник питания для FPGA, согласно шоу. и MPS MP2315 используется для ввода DC/dc.5qmtech XC7A100T стартовый комплект основной платы имеет два ряда 64 p, 2,54 мм строк, который используется для внешнего подключения 24Bit TFT lcd, CYUSB3014 USB3.0 модуль, высокоскоростной модуль сбора ADC или модуль CMOS камеры. 6qmtech XC7A100T стартовый комплект основной платы выводит двустороннюю кнопку чипа для тестирования;

7 QMTECH XC7A100T Starter Kit основной плате выводит 3-сторонний выход Светодиодный свет чипа для тестирования;

8 QMTECH XC7A100T стартовый комплект основной платы выводит JTAG порт чипа, 6 p и принимает однорядные иглы, ряд с 2,54 мм интервалом. 9 фактический размер QMTECH XC7A100T стартовый комплект основной платы составляет 6,7 см x 8,4 см, И по умолчанию Входная мощность платы должна быть 2a @ 5 в dc10 QMTECH XC7A100T стартовый комплект основных плат обеспечивает 108 10 с, 10 напряжений BANK34 и IBANK35 можно регулировать сопротивлением 0 Ом, чтобы адаптировать внешние 10 уровней, Например, 1,8 v LVDS высокоскоростной ADC сигнал, 2,5 v gigabit Ethernet PHY, etc11

Вся информация раскрыта и обновлена на сетевой диск: нужна полная посылка данных разработки, чтобы связаться с продавцом дома wangwang, пожалуйста.

Список доставки основной платы:

Xc7a100t-2fgg6761 основная плата x 1,

По умолчанию черная Сварка сопротивления печатной платы. 2A @ 5 В dc питания x1
