Описание

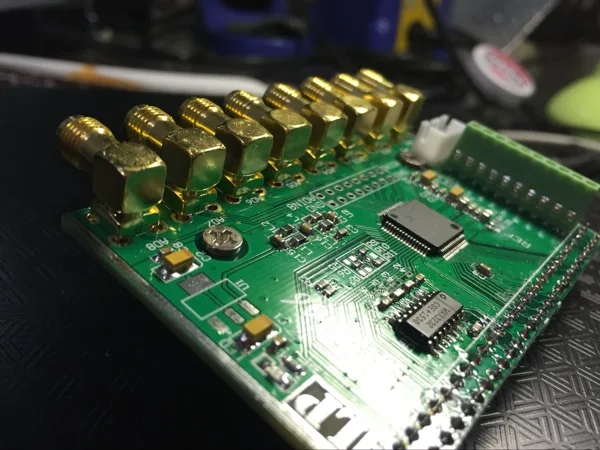

AD7606 8 канальный 16 бит синхронный модуль сбора
Точность выборки: 16 бит
Частота выборки: 200 кбит/с
Интерфейс модуля: параллельный интерфейс шины
Размер модуля: 7,6 см * 5 см
Напряжение питания: 5 В постоянного тока
Диапазон выборки: ± 5 В, ± 10 в, диапазон может быть выбран аппаратным способом. Аналоговый Входной штырь выдерживает до ± 16,5 входного напряжения.
AD имеет встроенный справочный источник
AD Описание интерфейса
Os0-os2 выбор перенасыщений; чем выше Коэффициент избыточного отбора проб, тем дольше время выборки, тем более точны данные, и, как правило, к среднему значению
CONVSTAB: AD запустит сигнал преобразования, и AD будет работать только при наличии сигнала.
CS: сигнал выбора чипа для AD считывания данных, низкая эффективность
RD: AD преобразования данных считывания сигнала, низкая эффективность
Занято: преобразование AD сигнал занят, когда высокое преобразование AD, низкое преобразование завершено.
RST: сброс и стирка.
Db0-db15: 16-битное шины данных.
Он может использоваться с DSP28335 + FPGA master board, плата сбора данных, плата управления двигателем и т. д.
DSP28335 + FPGA ссылка: DSP28335 + FPGA основная плата управления
Характеристики
- Бренд
- OllyMurs
- Совместимый с
- AD7606
- Тип аксессуара
- Модуль камеры
