Для ADC приобретение AD7606 16-бит 8-канальный STM32 процессор Ethernet связь

Описание

ADC приобретение AD7606 16-бит 8-канальный STM32 процессор Ethernet связь

Модуль Введение:

1. Контроллер печатной платы использует STM32F103ZET6, Поддерживает последовательный порт RS232 и JLINK для загрузки и запуска моделирования, а исходный код использует стандартные функции библиотеки;

2, модуль преобразования чип с использованием AD7606 ADC, восемь каналов сбора ADC, все синхронные выборки аналогового канала, используйте Внутренний источник опорного напряжения, может быть применен к Плюсу или минус 10 в или + 5 В напряжения в диапазоне сбора сигналов, Если на входе для тока сигнал 50 r может быть параллельный резистор преобразован в сигнал напряжения, значение напряжения в дополнение к сопротивлению для получения значения тока;

3, модуль преобразования чип AD7606 и ststm32 используется между FSMC автобусной связью, это может значительно увеличить частоту дискретизации до 200 кГц, Рекомендуемая стабильная частота составляет 100 кГц, для того, чтобы улучшить способность анти-помех, AD7606 поддерживает функцию выборки и легко говорить, чтобы собрать несколько значений и средний выход, Эта функция заключается в уменьшении частоты выборки, поэтому в приложении для выбора соответствующей комбинации значений выборки частоты аналогового сигнала и частоты выборки для достижения наилучшего эффекта использования;

4, модуль преобразования чип AD7606 старт выборки сигнала импульсный сигнал, STM32 может использовать любой порт IO выход импульса начать выборку в то время, для того, чтобы некоторые из алгоритмов обработки данных требтребовались точной частоты выборки, Рутинное использование таймера STM32, импульсный выходной сигнал PWM функции, Покупателям нужно только в соответствии со своими потребностями во время инициализации программы можно настроить частоту ШИМ;

5. AD7606, аналого-цифровой микросхема преобразователя, потянет порт ввода-вывода, чтобы сообщить STM32, чтобы войти в Службу прерывания программы и сохранить результаты в массиве после сбора данных;

6. Функция связи печатной платы поддерживает RS232, RS485 и Ethernet. Ethernet самый быстрый и RS485 самый медленный.

7. Модуль предоставляет 4 порта GPIO для расширения;

Техническая поддержка:

Предоставьте схему модуля;

Предоставить модуль программы инженерный исходный код (KEIL MDK), может быть вторичным разработкой;

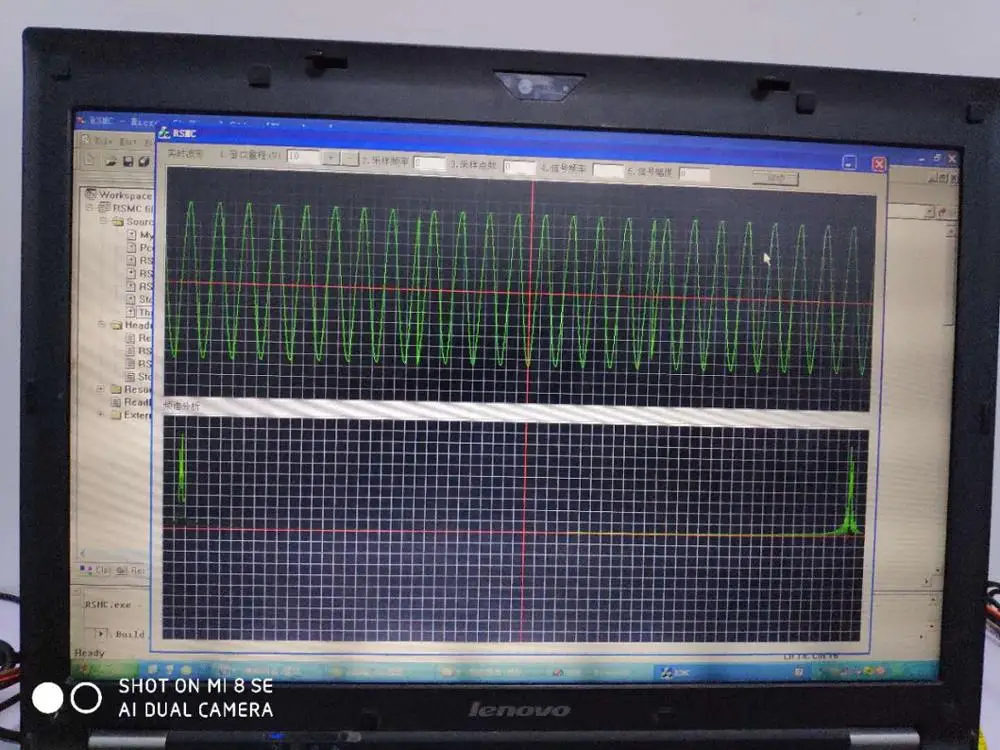

Предоставлен файл проекта VC + + 6,0, который может получать данные и отображать форму волны с помощью последовательного порта. В рамках проекта FFT, быстрый алгоритм Фурье, используется для анализа спектра. Эффект отображения показан на рисунке выше.
