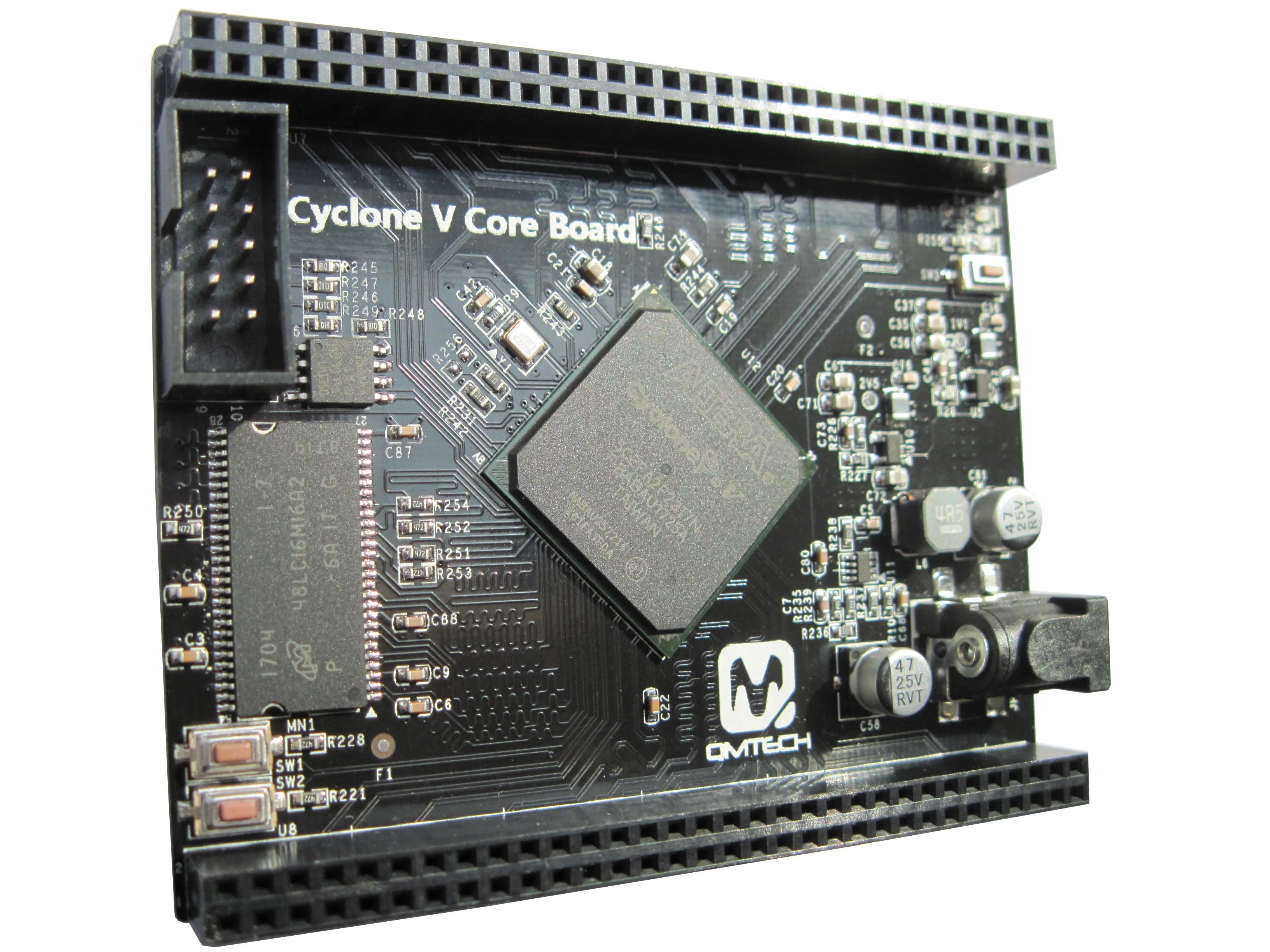

Для Altera Cyclone V FPGA макетная плата основной платы 5CEFA2F23

Описание

Altera Cyclone V макетная плата характеристики оборудования параметры

Серийный номер FPGA: 5 cefa2f2317n;

1 главный контроль FPGA внешняя тактовая частота источника: 50 МГц;

2 Cyclone V Плата N250064 SPI флэш-чип, 8 Мб памяти;

3 Cyclone V Плата несет 32 Мб Магний светильник SDRAM памяти, модель MT48LC16M16;

4 Cyclone V обеспечивает питание 3,3 В для чипа основной платы, а широкий диапазон MPS MP2315 используется для ввода DC/DC.

5 Cyclone V выделяет два ряда 64 p и 2,54 мм, который используется для внешнего подключения 24Bit TFT ЖК-экрана,CY7C68013 USB модуль, высокоскоростной ADC модуль сбора или CMOS модуль камеры

6 Циклон V выделяет два ряда 64 p, 2,54 мм интервал строк, который используется для внешнего подключения 24Bit TFT кристаллического экрана и CY7C68013-6

7 Cyclone V вызывает 3-сторонний выход ключи чип для тестирования;

8 Cyclone V вызывает 2-полосная светодиодный светильник чипа для тестирования;

9 Cyclone V выводит порт JTAG для отладки чипа и принимает один ряд из 10 p контактов с интервалом 2,54 мм.

10. Фактический размер Cyclone V core plate составляет 6,7 см x 8,4 см, и входной источник питания пластины по умолчанию предлагается, чтобы быть 1a-@ 5 в постоянного тока.

11 Cyclone V core board обеспечивает 108 независимых пользователей 10, и проводка PCB для всех пользователей 1O подвержена дифференциальному выравниванию и изометрической обработке.
