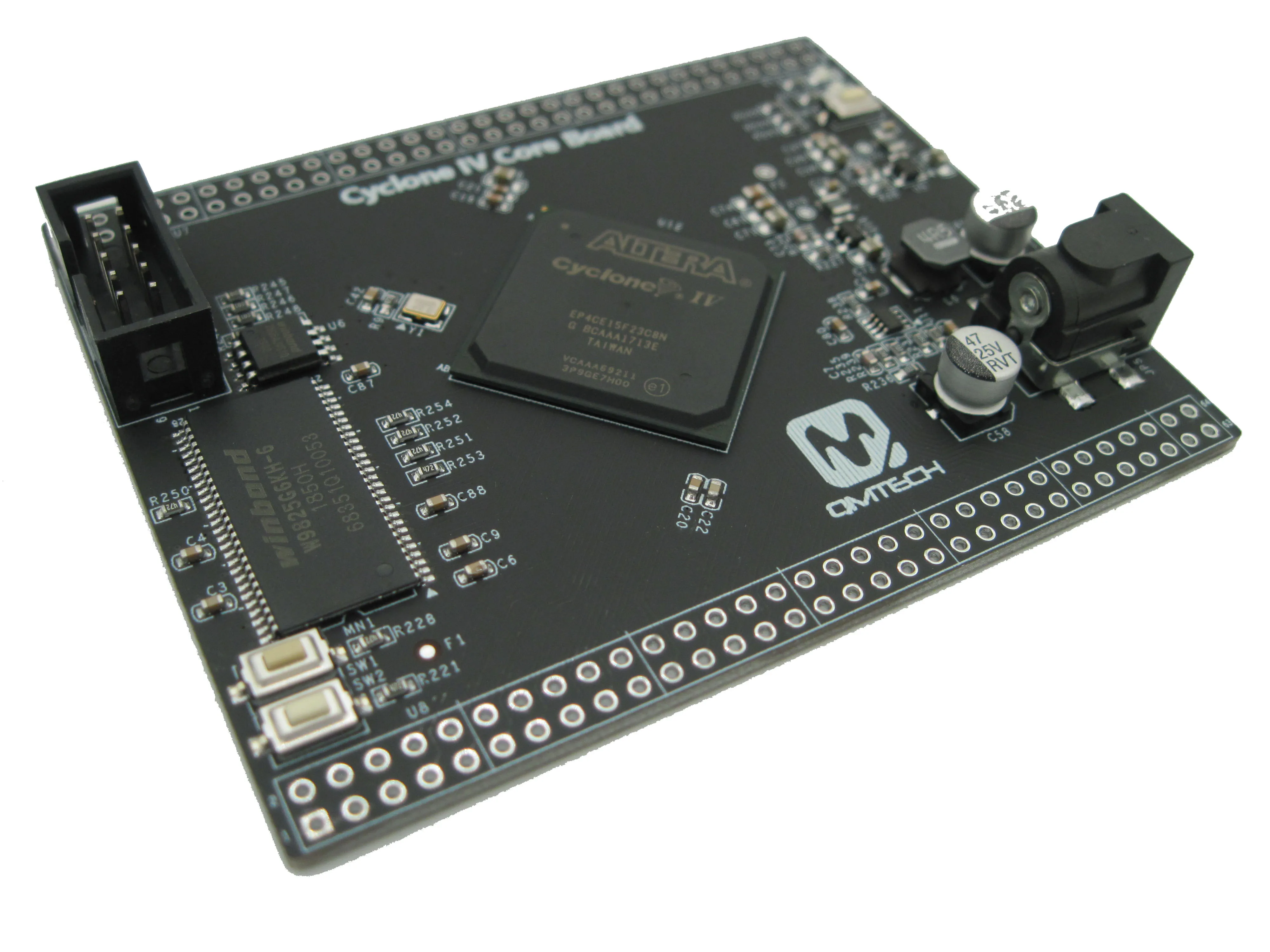

Для Intel Altera Cyclone IV FPGA макетная плата EP4CE15 стартовый комплект

Описание

Intel Altera Cyclone IV FPGA макетная плата EP4CE15 стартовый комплект

Серийный номер

1. Cyclone IV FPGA стартовый комплект: EP4CE15F23C8G;

2 главный контроль FPGA внешняя тактовая частота источника: 50 МГц;

3 EP4CE15F23C8G чип рабочее 3,3 v питания, MPS MP2315 широкий диапазон входного переменного тока/постоянного тока;

4. Макетная плата использует 32 Мб памяти SDRAM бортовой Winbond, модель является w9825g6kh-6;

5 | макетная плата led out защищены интерфейс камеры и два PMOD интерфейса, 40 P pin ряд для расширения пользователя 10;

6 порт отладки JTAG чипа был извлекан из макетной платы, и были приняты двухрядные 10 p контакты с 2,54 мм интервалом.

7 макетная плата расширила GMII gigabit Ethernet порт и принимает Realtek RTL8211EG. 2

8 макетная плата расширенного 16 битный цвет VGA интерфейс дисплея, использует способ сопротивления напряжения;

9 макетная плата расширяет чип USB последовательного порта CP2102-GMR.

10 макетная плата расширенного 3-bit 7-сегментный цифровой интерфейс;

11 макетная плата выводит 2-полосная ключ чип для тестирования;

12 макетная плата выводит 2-way светодиодный светильник чипа для тестирования;

13. Разработан флэш-чип W250064 SPI Winbond бортовой, с объемом памяти 8 Мб;

14 фактический размер макетной платы составляет 9,96 см x 9,96 см, а Входная мощность платы по умолчанию рекомендуется 1Ae5V dc.

Http://pan.baidu.com/s/1pL0a9uF

Список доставки стартового комплекта:

EP4CE15F23C8G стартовый комплект платы x 1, по умолчанию черный PCB сопротивление сварки;

Кабель Mini USB cablex 1;

Питание от USB до 5 В cordx 1;
