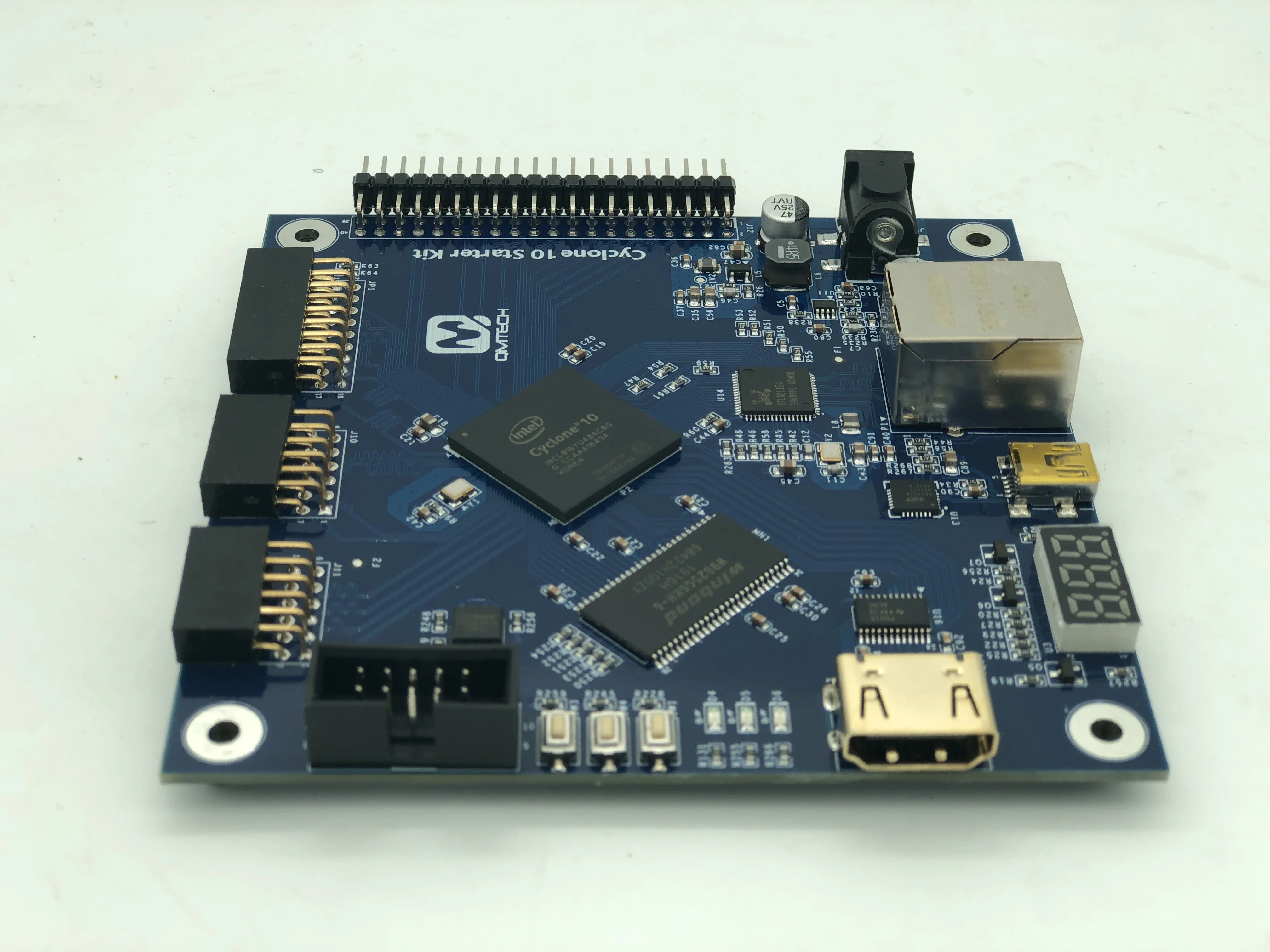

Для Intel Cyclone10 Cyclone10 FPGA макетная плата 10CL016

Описание

1. Главный контроль FPGA: 10CL016YU484C8G; серийный номер

2. Внешняя тактовая частота основного копания FPGA: 50 МГц;

3 10CL016YU484C8G чип рабочее 3,3 v питания, MPS компании MP2315 широкий диапазон входного переменного тока/постоянного тока

4. Макетная плата использует 32 Мб памяти SDRAM бортовой Winbond, модель является w9825g6kh-6;

5 макетная плата представляет резервный интерфейс камеры и 2 PMOD интерфейса, 40 P pin ряд для расширения пользователя 10;

6. Порт отладки JTAG чипа был извлекан из платы развития, и были приняты двухрядные 10 p контакты с 2,54 мм интервалом.

7 макетная плата расширила GMII гигабитный Ethernet порт, используя Realtek RTL8211EG;

8 макетная плата расширяет интерфейс дисплея HDMI

9 макетная плата расширяет USBt серийный чип CP2102N;

10 макетная плата расширенного 3-bit 7-сегментный цифровой интерфейс;

11 макетная плата выводит 3-сторонний выход ключ чип для тестирования;

12 макетная плата выводит 3-way светодиодный светильник чипа для тестирования;

13. Разработан флэш-чип W250064 SPI Winbond бортовой, с объемом памяти 8 Мб;

14 фактический размер макетной платы составляет 9,96 см x 9,96 см, а Входная мощность платы по умолчанию должна быть 1a-@ 5 в постоянного тока.

Комплект поставки:
