Для Nvidia Jetson TX1 j100-imu carrier макетная плата/MCU

Описание

Nvidia Jetson TX1 j100-imu carrier макетная плата/MCU

Плата NVIDIA son TX1 J100

Носитель J100 имеет ту же форму и размер, что и компьютерный модуль TX. TX1 вставлен под ним и несколько интерфейсов представлены на разъеме. кроме того, специально разработанная модульная материнская плата может быть подключена, чтобы получить дополнительные интерфейсы и интегрировать ее с другими компонентами для UAV приложений.

Технические детали

Плата компьютерного модуля NVIDIA son TX1

Автономная или модульная материнская плата

Два 4-канальный CSI-2 (22 pin FPC 0,5 мм шаг)-B102

Два 2-lane csi-2 (15-pin FPC 1,0 мм шаг)-b101

Микро SD карты

2 USB3 тип A (9 стежков)

2 UART (3,3 в ttl) (6 стежков)

2 цифровых аудиосигнала (каждые 6 контактов)

Интерфейс вентилятора (4-контактный)

Мини HDMI выход

UART, gigabit Ethernet, iec, USB2.0, SATA, 4 PCIe и CAN (разъем на нижней 3 материнской плате)

Модель: 38188

Питание: 12 В (4-pin)-альтернативное питание от основной платы (избыточное)

Размер: 50x87 мм (такой же размер TX1)

Высота: 16 мм (включая высоту радиатора TX1 бесплатно плюс нижний конец сборки J100)

Высота: 21 мм (включая высоту TX1 без ребра радиатора и нижней сборки J100)

Вес: 26 г (всего J100)

Вес: 144 г (с радиатором TX1), 75 г (TX1 W/O радиатор)

Монтаж: 4 отверстия M3, по 3,2 мм (расстояние 4279 мм-4 мм от каждого края)

Loadboard J100 устанавливается на TX1

Экран J100 слева установлен под компьютерным модулем TX1. высота стека 7 мм. разъем SAMTEC 400-pin показывает, что J100 подключен к TX1. Справа находится разъем 2-usb3 и на Нижняя сторона J100-устройство для считывания карт micro SD. Паста очень плотная-между разъемом USB и металлическим защитным слоем под модулем TX есть очень небольшой воздушный зазор.

9-контактный USB3 разъем может быть подключен к стандартному USB3 разъем.

Плата J100 установлена на экране tx1экран J100 слева установлен в модуле расчета Tx1it. Высота стека разъема SAMTEC 7mmo400 показывает, что J100 подключен к TX1. Справа находится разъем 2-usb3, а на нижней стороне J100-устройство считывания карт micro SD. Вставка очень плотная с RR в разъеме USB и модуле TX · очень небольшой воздушный зазор между металлическими щитами ниже блока. контактный разъем USB3 можно подключить к стандартному разъему USB3.

В плате TX1 J100 это изображение с другой стороны. В середине находится 4 иглы feng fu интерфейс. Слева-6-pin UART (ttl уровня) разъем. Он приносит в UART 0, который является TX1 пробовать. Справа 4-контактный 12 v вход питания. 100 может работать независимо в разделе TX1, и в качестве варианта, J100 может быть подключен к модульной материнской плате. В этот чехол, система может быть выполнен в виде материнская плата блока питания. Два резервных входа источника питания для базовой установки J100 на разъемах 30 и 60 t.

Плата J100, установленная на tx1это спереди. Он снова показывает обильную и часто плотную упаковку. В середине находится HDM выходная скорость TX1 и ваш HDM интерфейс. Слева и справа находятся четыре cs-2 разъемов 15 и 22 FFC кабелей. Соединение осуществляется между компонентом multiplex HDM и модулем B101 b102. Кабель FFC может быть легко вставлен как механизм ключа и легко управляется без специальных инструментов. Я только что разгадала коричневую раздевалку. Вставьте разъем FFC, чтобы отодвинуться в раздевалку.

Плата J100, женская, разрешена в непочтительном нагревателе tx1высота радиаторов TX1 J100 от J100 до печатной платы страницы части TX1, не 16 мм от края R части радиатора. Обратите внимание, что это не включает высоту детали с нижней стороны 100. Максимальная высота детали в нижней части составляет 5 мм. Это высота трех разъемов.

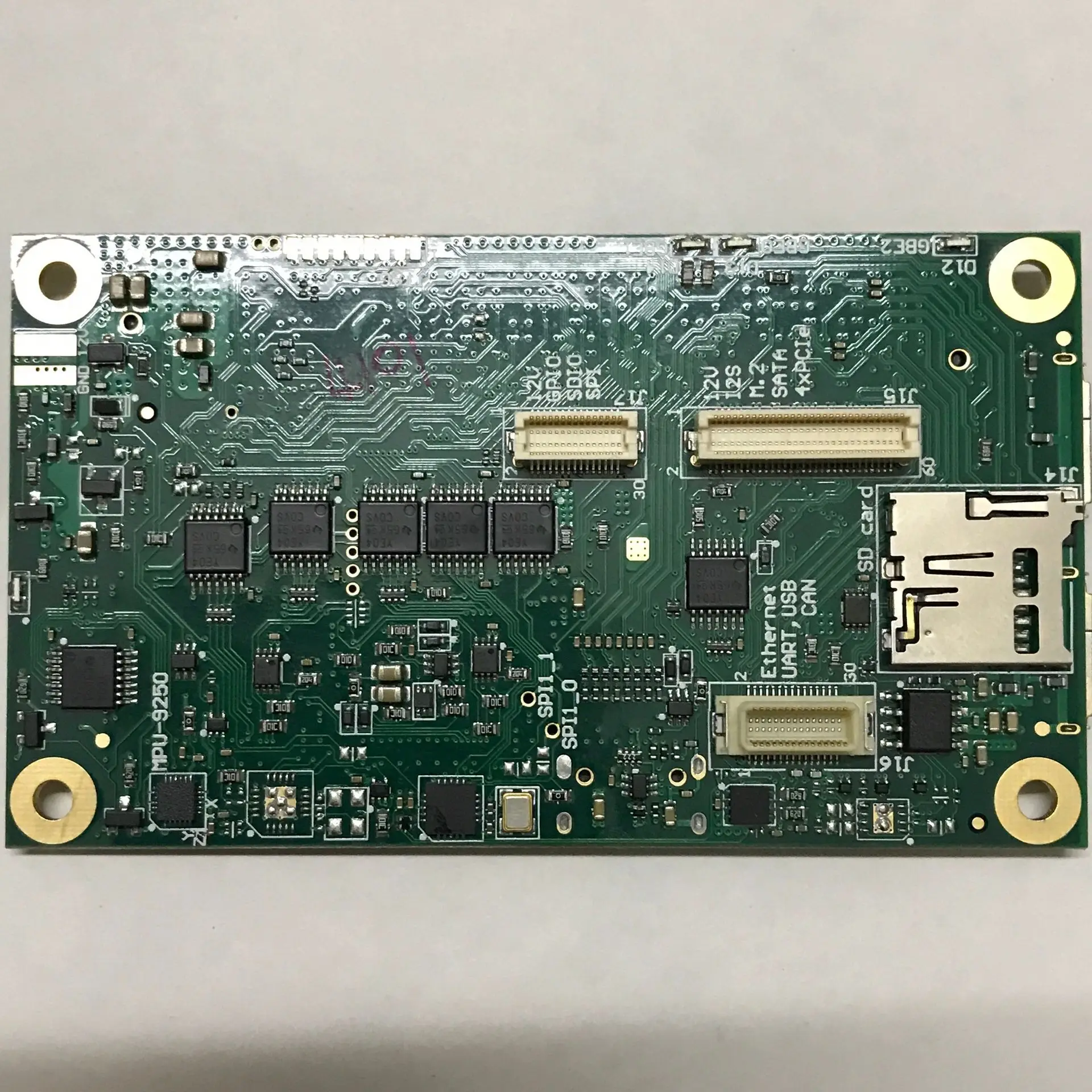

Посмотрите на 1100это вид нижнего 100. На нем показано подключение к модульному разъему материнской платы 30 df17. 30 и 60 разъемы r порт с жесткими дисками SATA и 4 канала PCIe шины.

J100 устанавливается на модульную материнскую плату here 100 устанавливается на специально разработанную материнскую плату. На картинке показана фактическая печатная плата, но она не заполнена. Только для-Tx1 400 контактный разъем. Справа два слота для таких вещей, как Контроллер полета и модуль Intel Edison computing module plus. Все модули питаются от материнской платы и соединяются с одной или двумя шинами CAN.
