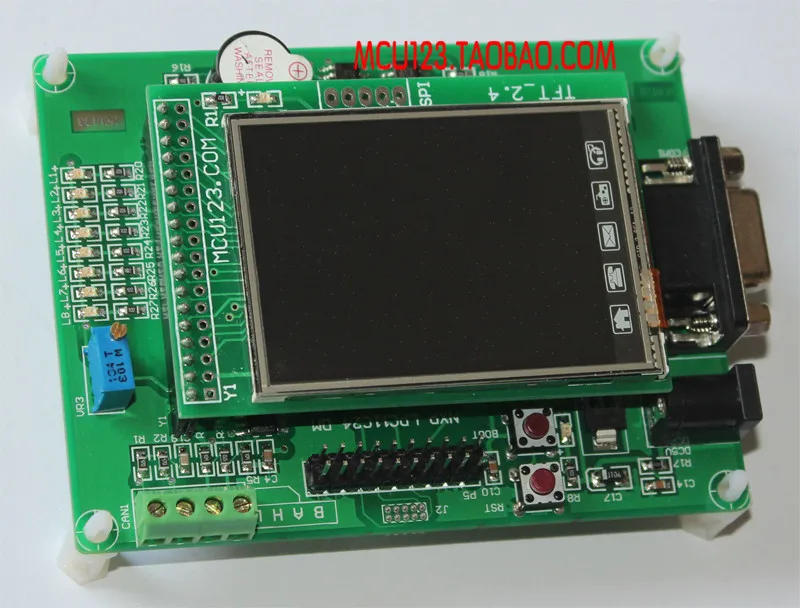

Для NXP серии LPC11C24 макетная плата V2 CORTEX M0 series

LPC11C24 макетная плата NXP CORTEX M0 series

Бортовые ресурсы:

Процессор: lpc11c24/301, основная частота: 50 МГц

1. 32 КБ флэш-памяти, 8 КБ SRAM

2. Поддерживается связь RS485

3. Поддержка связи

4. Интерфейс IEC (AT24C16 и LM75)

5. AD (измерение температуры с термистором)

6. Один последовательный порт RS232 с тремя проводами.

7,2 кнопки, 8 светодиодный свет, 2 функциональных кнопок -- сброс и загрузки кнопки

8. 42 GPIO с настраиваемым pull up/выпадающим реstat и настраиваемым режимом работы с открытым сливом

9. 4 универсальных счетчика/таймера, с 4 входами и 13 выходами, совпадающими с входами

10. 18-контактный ЖК-дисплей интерфейс. Жидкокристаллический дисплей (ЖК-дисплей 12232, на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей 320X240 цветной экран интерфейс)

11. 20Pin интерфейс отладки JTAG (только в том случае, SWD поддерживается) (10-контактный SWD интерфейс)

12. Четыре фиксированных отверстия для облегчения установки и фиксации пользователей;

13. Размер: 100 мм * 76 мм;

Стандартный конфигурации:

1. 1 LPC11C24 макетная плата

2. Одна последовательная линия

3. Возьмите 1 usb-кабель

4. Один CD (среда разработки и все процедуры LPC11C24)
