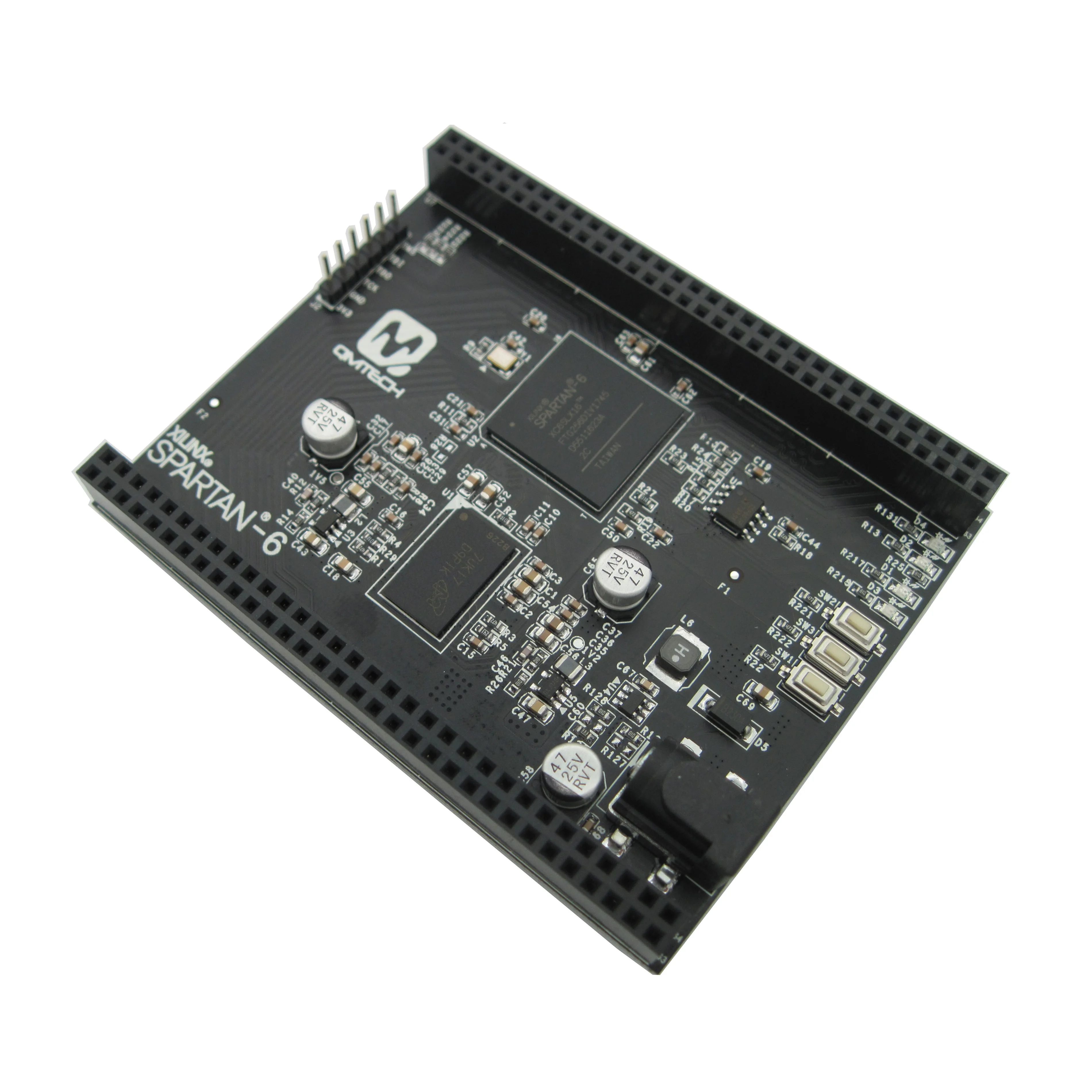

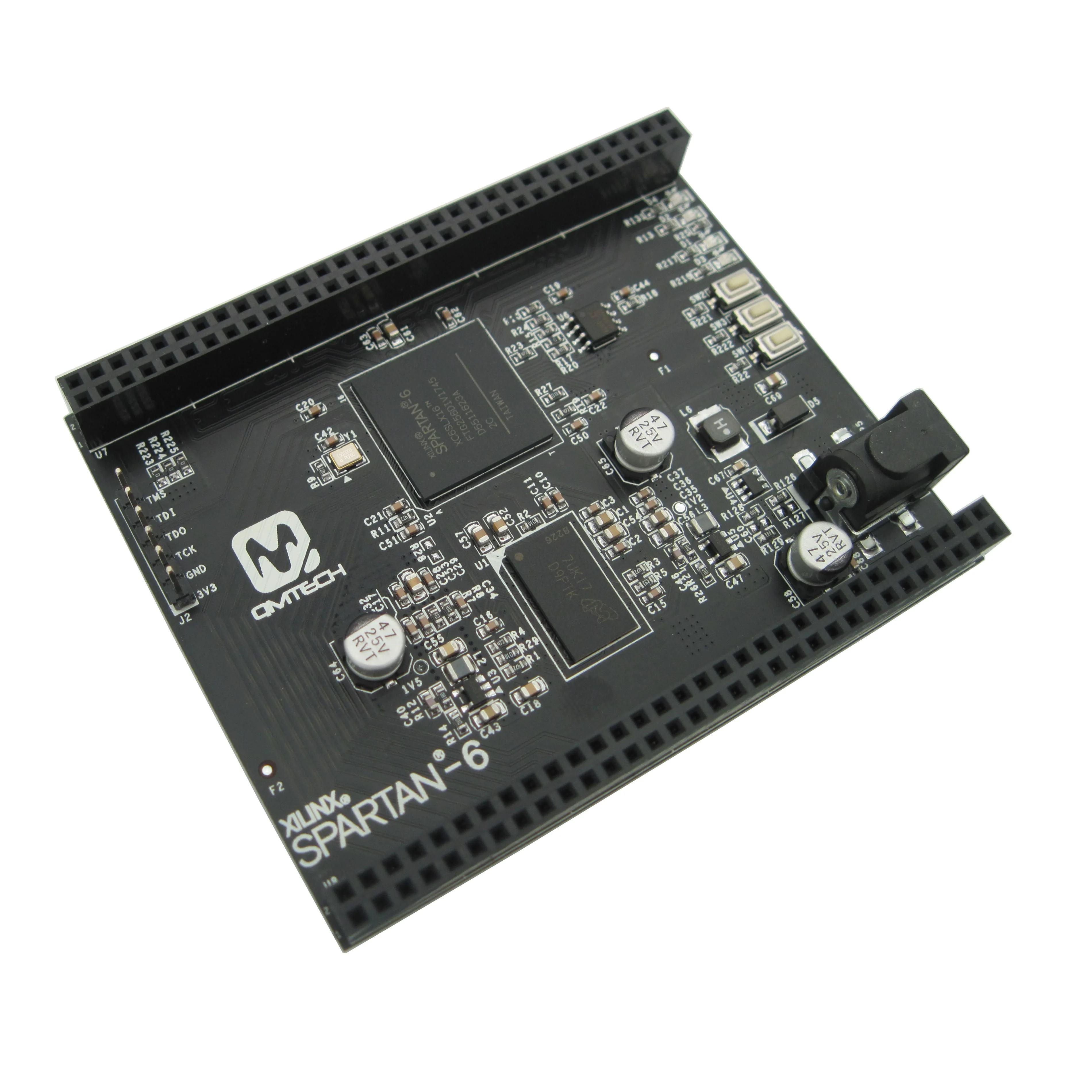

Для Spartan6 макетная плата XILINX FPGA DDR3 spartan-6 core board XC6SLX16

Описание

Для записи функции numberMaster FPGA:

XC6SLX16-2 ftg256c;

12 главный контроль FPGA внешняя тактовая частота источника:50 МГц;

Количество логических блоков в xcslx16-ftg256 чипе составляет 14. 579. । QM XC6SLX16 бортовой флэш-чип M25P80 SPI, объем памяти 1 Мб:

5 M XC6SLX16 Встроенный 256 Мб магния DDR3 памяти, модель mt411128m16ha-15e, стабильная работа на 400 МГц;

QM XC6SLX16 обеспечивает питание 3,3 В для работы чипа основной платы, а широкий диапазон входного сигнала MPS MP2359 DC/DC.7 QM XC6SLX16 приводит к двум рядам 64 p, 2,54 мм, который используется для внешнего подключения 24Bit TFT lcd экрана и CY7C68013USB модуля, высокоскоростной ADC модуль сбора или CMOS модуль камеры:

QM XC6SLX16 играет ведущую роль в 3-сторонний выход ключ чип для тестирования. QM XC6SLX16 выводит чипа 4-полосная светодиодный светильник для testing1011 QM XC6SLX16 приводит к отладки JTAG порт чипа, который принимает однорядные 6 p, 2,54 мм расстояние булавки ряд;

Фактический размер QM макетной платы XC6SLX16 составляет 6,7 см x 8,4 см, а Входная мощность платы по умолчанию должна быть 1A @ 5 в dc.12 QM макетная плата XC6SLX16 обеспечивает 108 10 с, все они были обработаны с одинаковой длиной. 10 Напряжение bank1 может регулироваться сопротивлением 0 Ом, чтобы адаптироваться к другим внешним 10 уровням, таким как 1,8 v LVDS высокоскоростной ADC сигнал, 2,5 v gigabit Ethernet PHY, etc. 13

Вся информация раскрывается и обновляется на сетевой диск: http://pan.baidu.com/s/1pLOa9uF. Папка-каталог:

Макетная плата QMXC6SLX16 DDR3.

Отгрузочная ведомость:

Xc6slx16-2ftg256c DDR3 core board x 1, по умолчанию черная печатная плата сопротивления сварки.
