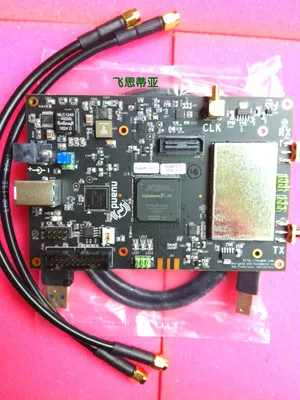

ДЛЯ Spot bladeRF x115 bladeRF X40 USB 3,0 программное радио Nuand

Описание

BladeRF x40-это доступное по USB 3,0 радио (SDR), которое позволяет студентам и любителям радиочастотной связи посетить беспроводные связи и Обеспечивает универсальную платформу для разработки волновой формы COTS для профессионалов.После использования SDRS как HackRF One, bladeRF x40 является отличным следующим шагом, тем более что встроенный FPGA дает вам больше пользовательских вариантов.

Из коробки bladeRF можно настроить с 300 МГц до 3,8 ГГц без необходимости дополнительных пластин.BladeRF можно использовать мгновенно с открытым исходным программным обеспечением, как GNURadio (live images).Используя свои гибкие аппаратные средства и программное обеспечение, bladeRF можно настроить для работы как пользовательский модем RF, GSM и LTE microcell, gps-приемник, ATSC передатчик или комбинация bluetooth/WiFi клиент, без какой-либо карты расширения.

Включает в себя:

1х bladeRF x40 (40KLE Cyclone 4 FPGA)

1x USB 3,0 SS кабель

2 x SMA кабели

В Особенности:

Дуплексным 40 Мбит/с 12-разрядный quadrature для отбора проб

Заводская калибровка vctxo настроена в пределах 1 Гц 38,4 МГц

Съемные ВЧ-щиты для повышенной чувствительности и изоляции системы

Гибкая система синхронизации для дискреционных расценок образцов

Порт расширения GPIO (плата расширения GPIO)

SPI flash позволяет работать без головы

Расширенный частотный охват с помощью xb-200 трансвертера

Стандартная мощность + 6 дБм TX

Полностью автобус-питание USB 3,0 Superspeed SDR

Частотный диапазон 300-3,8 ГГц

Независимый RX/TX 12-bit 40 MSPS квадратурный пробоотборник

Возможность достижения полнодуплексных 28 МГц каналов

16 битный ЦАП Заводская калибровка 38,4 МГц +/-1 PPM VCTCXO

Встроенный 200 МГц ARM9 с 512кб встроенной SRAM (порт JTAG доступен)

Бортовой 40KLE Altera Cyclone 4 E FPGA (порт JTAG доступен)

2x2 MIMO настраиваемый с кабелем SMB, расширяемый до 4x4

Стабильная поддержка программного обеспечения Linux, Windows, Mac и GNURadio

X115

В комплект входит:

BladeRF x115 (115KLE Cyclone 4 FPGA)

USB 3,0 SS линии

2 x SMA кабели

Из коробки bladeRF можно настроить с 300 МГц до 3,8 ГГц без необходимости дополнительных плат.С открытым исходным программным обеспечением, таким как GNURadio (live images) bladeRF, можно использовать мгновенно.Благодаря гибкому оборудованию и программированию, bladeRF можно настроить с помощью пользовательских радиочастотных модемов, GSM и LTE микросотовых, gps-приемников, передатчиков ATSC или bluetooth/WiFi клиентских комбинаций, без каких-либо карт расширения.Все хост-программное обеспечение bladeRF, прошивка И HDL являются открытым исходным кодом и доступны на GitHub.

Особое внимание:

Дуплексный режим 40 Мбит/с 12-разрядный ортогональная для отбора проб

Заводская калибровка VCTCXO настроена в диапазоне 1 Гц 38,4 МГц

Съемный РЧ защитный кожух улучшает чувствительность системы и изоляцию

Гибкие часы, подходящие для произвольной выборки

GPIO удлинитель (плата расширения GPIO)

SPI flash позволяет работать без головы

Используйте xb-200 трансвертерную доску для расширения частотного покрытия

Стандартная мощность + 6dBm TX

Дополнительная информация:

Информация о продукте

Схематичный рисунок

Механический DXF файл

Поддержка программного обеспечения и другие ресурсы

Технические характеристики:

По USB 3,0 SuperSpeed определяет радио, полностью питаемые от шины

Портативный, портативный внешний вид: 5 "x 3,5"

Расширяемый позолоченный sma-разъем РФ

Частотный диапазон 300-3,8 ГГц

Независимая RX/TX 12 бит ортопедический пробоотборник 40 MSPS

Он может осуществить полный дуплексный канал 28 МГц

16 битный ЦАП-заводскими при температуре не выше 38,4 МГц +/-1ppm VCTCXO

Встроенный 200 МГц ARM9 с 512кб встроенной SRAM (порт JTAG доступен)

Плата 115KLE Altera Cyclone 4 E FPGA (порт JTAG предоставлен)

2x2 MIMO настраивается с кабелями SMB и может быть расширен до 4x4

Модульная плата расширения для добавления сигналов синхронизации GPIO, Ethernet и 1PPS для расширения диапазона частот и ограничения мощности

Разъем питания постоянного тока для Безголового управления

Эффективная, с низким уровнем шума система электропитания

Стабильная поддержка программного обеспечения Linux, Windows, Mac и GNURadio
