For TC1782 Rotary Permanent Magnet Synchronous Motor Vector Control Development Board SVPWM MCU Development Board Suite

Описание

1. Введение макетной платы

1,1 обзор

Спинин стать постоянным магнитом синхронный двигатель широко используется в электрических автомобилях, в основном моторный шпиндель приводной двигатель или двигатель системы управления питанием, начинающих может через TC1782 вращать переменный мотор Векторный контроль макетная плата для обеспечения инструкции по использованию, разработке процедур, аппаратные средства схематичный рисунок, Проверка spin learning как постоянный магнит синхронный двигатель векторный алгоритм управления и дизайн системы, для ускорения вашего процесса разработки.

1,2 плата управления ресурсы

Интерфейс роторного трансформатора двигателя (JP2)

1 COS-черный 2 COS + красный 3 SIN-синий 4 SIN + желтый 5 R2 белый 6 R1 зеленый

Интерфейс питания и двигателя (JP3)

1 GND 2 W 3 V 4 U 5 + 24 V (16 ~ 32 V)

Порт управления внешним сигналом (JP1)

Вращение-закаленный декодирующий чип AD2S1205 (оборудование макетной платы поддерживает Параллельное или SPI чтение)

Драйвер MOS чип IR2101

6-way мощность MOS IRF3205STRLPBF или близко к спецификации

Анти-соединение анти-МОС IXTA140P05T или близко к спецификации

Источник питания привода чип lm2576hv-12

Напряжение сравнение чип LM2901DR

Индикатор питания: LED1, LED2

Аппаратное обеспечение индикатор защиты: LED3

Интерфейс датчика температуры NTC10K (JP4)

1,4 ресурсы программного обеспечения

Весь Основной код-открытый источник, инженерная поддержка DAVE прямой конфигурации, поддержка онлайн моделирования, алгоритм FOC двигателя все

Работа двигателя, то значит, вы согласны с нашей политикой использования куки и технологии

Режим скорости: скорость тока двойная замкнутая петля поддерживает положительное и отрицательное вращение верхнего компьютера

Режим напряжения: только Регулировка напряжения для поддержки положительного и отрицательного вращения верхнего компьютера

Режим тока: только Регулировка тока для поддержки положительного и отрицательного вращения верхнего компьютера (мотор не загружен, высокий ток не ограничит скорость, и мотор легко теряет контроль)

Режим крутящего момента: только Отрегулируйте крутящий момент для поддержки верхнего компьютера (двигатель не загружен, большой крутящий момент не ограничит скорость, и мотор легко теряет контроль)

Режим потенциометра: он не обнаруживает сигнал поворота, и он может сделать Чрезмерный шум при запуске, и поддерживает положительное и отрицательное вращение верхнего компьютера

Все программы программного обеспечения, включая TC1782 V2

Верхний компьютер отладочный исходный код с открытым исходным кодом (среда разработки VS2010 C + +, поддержка может поддерживать связь или последовательную связь, может использовать ZLG совместимый может коробка, последовательный порт непосредственно с помощью встроенного USB последовательного порта)

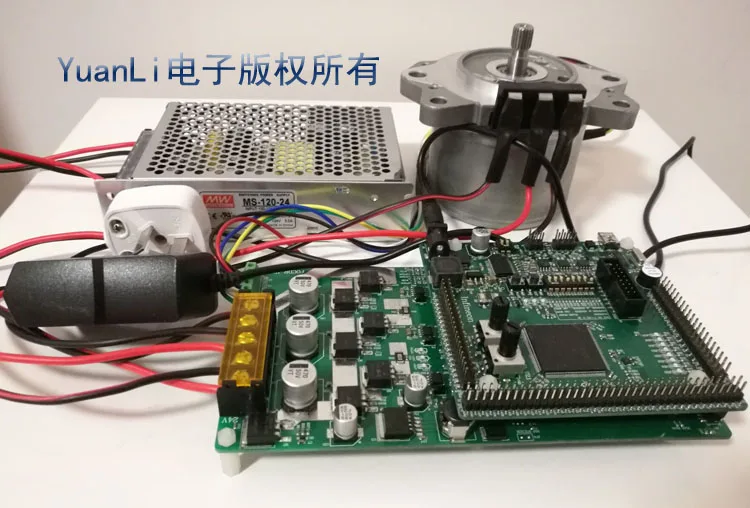

2. TC1782 поворотный Мотор Управления макетная плата Доставка список

2,1 доставка аппаратные средства прайс-лист

TC1782 вращающийся Мотор Управления макетной платы (плата управления плюс камера с приводом)

Приложение 1: адаптер питания 12 v 1A (блок питания от платы управления)

Приложение 2: 24 v 5A импульсный источник питания светодиодного табло (блок питания от камера с приводом, в том числе коническая пробка и других жгута проводов)

Приложение 3: одно высококачественное и толстое магнитное кольцо с кабелем mini-usb 1,5 метров и 10 высококачественными цветными кабелями

Приложение 4: симулятор DAP Miniwiggler, который поддерживает онлайн-отладку и загрузку программ

Приложение 5: один бесщеточный двигатель с поворотным интерфейсом (этот двигатель не является новым и используется только для тестирования, как правило, указывая на царапины и громкий звук, но это не влияет на работу двигателя. Если это не приемлемо, вы можете выбрать не покупать его, и общая цена 100 юаней меньше)

2,2 данных программного обеспечения (отправка на электронную почту после подтверждения получения)

Привнесите Infineon DAvE V2.2 r2

Приносить Infineon Memtool-DT-v04_73-EN

Tasking_tricore-vx_v3.5r1 (демо)

Схема схемы (формат PDF)

Код источника управления двигателем и технические характеристики

Двигатель Векторный контроль исходный код ультра-Детальный DAVE конфигурация схема потока

Управление двигателем и отладочный исходный код хоста, Поддержка CAN и последовательной связи (среда разработки VS2010, среда разработки хоста должна быть загружена)

Руководство микросхема, используемая в роторной плате управления двигателем

TC1782 двигатель для вращения управления макетной платы просмотра данных

Модель MCU ak-TC1782F-320F180HL.Основные периферийные устройства TC1782 могут быть проверены обильными микросхемами и периферийными цепями на печатной плате.Через два интерфейса расширения 2*20 P JP3 ~ JP4 и один 2*38 P интерфейс расширения JP5 и dupont линии, пользователи могут проектировать периферийные схемы самостоятельно для проверки других функций, предоставленных TC1782. Кроме того, штепсельная вилка JP9 на задней панели макетной платы предназначена для интерфейса управления вращающимся двигателем.

Панель управления TC1782 имеет следующие ресурсы:

TC1782 работает с полной скоростью 180 МГц

Программа памяти:

2,5 Мб флэш-памяти (PFLASH)

40 Кбайт Временная ram (SP ram)

16 kbyte boot rom (B rom)

Хранение данных

128 кБайт локальный ОЗУ данных (LD ram)

128 кБайт флэш-память данных (DFLASH)

2 × Интерфейс связи, с драйвером TLE6250GV33 или TJA1051T/3

1×LIN интерфейс связи, с tle7259-2ge драйвера

1×интерфейс связи RS232 (встроенный USB Последовательный порт TTL уровень, можно использовать для загрузки программ и мониторинга данных последовательного порта)

E2PROM памяти AT25128 с 1×SPI интерфейс

2× потенциометр, используемый для проверки модуля ADC на чипе

2 × ключ для цифровой проверки входных функций

8 × светодиодный индикатор, может работать светильник в форме лошади тест

1 * зуммер

2 × (2*20 P) контактный Внешний порт расширения, 1 × (2*38 P) контактный Внешний порт расширения (все IO \ AD)

1 × (2*20 P) контактный внешний специальный порт расширения (поворотный интерфейс управления двигателем)

JTAG интерфейс отладки

1 × 5 В индикатор питания, 1 × 3,3 В индикатор питания, 1 × 1,3 В индикатор питания

Смарт-чип питания tle7368-3e (с аппаратным ремешком и низким энергопотреблением)

8-битный переключатель набора (TC1782 режим запуска конфигурация)

Вход питания 5,5 ~ 40 в

1,3 Камера с приводом ресурсы
