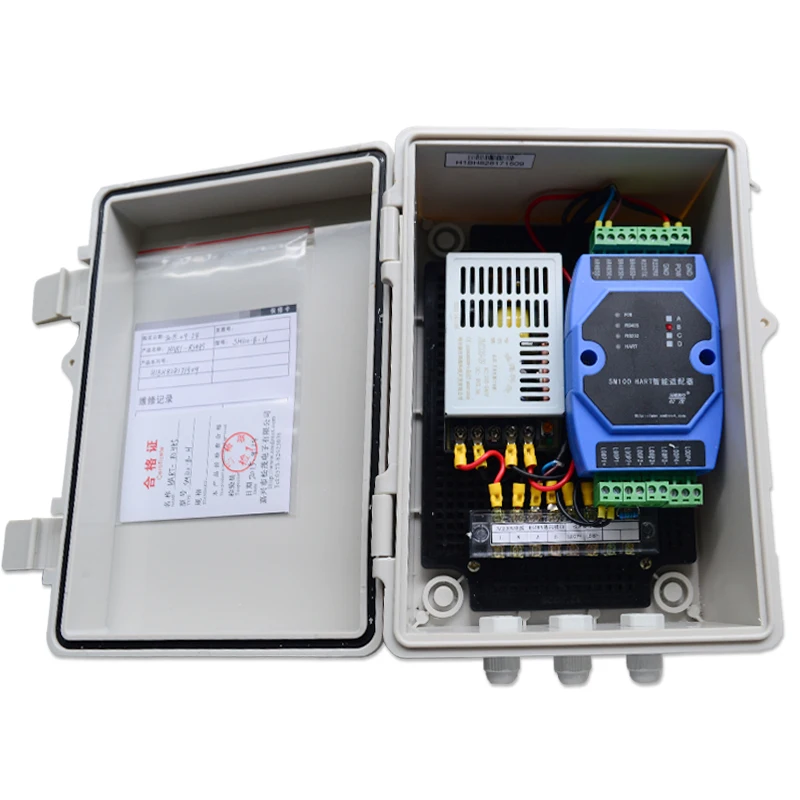

HART/RS485 Интеллектуальный конвертерный терминал 220v источник питания SM100-B-H протокол HART to MODBUS

Тип 1: SM100-B-H (220 в источник питания 485 интерфейс)

Тип 2: SM100-B-H с USB для RS485

Тип 3: SM100-A-H (220 В питание 232 интерфейс)

Интеллектуальный преобразователь серии SM100 HART-это продукт, разработанный с помощью микропроцессора ARM, модуляции протокола HART и специального чипа демодуляции, и сочетающийся с большим опытом работы. Разработан в соответствии с требованиями промышленной продукции, с высокой надежностью и стабильностью. Интеллектуальный преобразователь оснащен стандартным интерфейсом RS232 и интерфейсом RS485, который может прозрачно передавать данные с помощью интеллектуального инструмента по протоколу HART или считывать данные по протоколу MODBUS_RTU для обеспечения передачи данных в реальном времени.

Протокол HART использует стандарт частотного сдвига Bell202 (FSK) для суперпозиционирования цифрового сигнала модуляции на основе 4-20мА, позволяет инструменту протокола HART обеспечить двустороннюю передачу данных, не мешая аналоговому сигналу 4-20 мА. Интеллектуальный преобразователь серии SM100-это цифровой сигнал и аналоговый сигнал для двусторонней модуляции и демодуляции интеллектуального преобразователя.

Основные Особенности:

● Он оснащен стандартными интерфейсами связи RS232 и RS485, которые могут настраивать параметры, менять скорость передачи данных и бит контроля четности, независимо от скорости связи 1200 на шины HART, чтобы улучшить скорость работы всей системы.

● Использование промышленного общего модуля оболочки, легко установить и отлаживать.

● Оснащенный специальным программным обеспечением конфигурации, через Интеллектуальный преобразователь серии SM100, передача данных может осуществляться с помощью интеллектуального инструмента по протоколу HART и конфигурации интеллектуальных параметров преобразователя

● Поддерживает стандартный протокол MODBUS_RTU.

● Поддержка одновременного подключения многократного интеллектуального инструмента по протоколу HART.

● Поддержка различных специальных интеллектуальных инструментов HART protocol, и может на заказ читать инструкции HART protocol.

Параметры:

● Источник питания: DC12-24 В: Пульсация источника питания не должна превышать 200 мА, а ток должен быть обеспечен 100 мА.

● Физический размер: длина 100 мм * ширина 70 мм * высота 26 мм.

● Рабочая температура:-20℃-80 ℃.

● Относительная влажность: 10%-80%.

1. Введение функций интерфейса параметров системы

2. Ознакомление с функциями прозрачного интерфейса передачи

3.Общее описание функции интерфейса протокола HART

4.Введение функции интерфейса специального инструмента HART

5.Ознакомление с интерфейсными функциями самоопределения HART protocol

\
