Преобразователь MODBUS в HARTprotocol 485 в HART 4-20mA в Hart tranverter

Тип 1: MODBUS-HART-001

Тип 2: MODBUS-HART-001 + SM100-C (III)

Теплые советы: для пользователей, которые покупают modbus-преобразователь по протоколу HART в первый раз, для установки параметров требуется HART модем

MODBUS-HART состоит из высокоточного операционного усилителя, интерфейсного чипа, входной и выходной цепи и встроенного HART модуляционного и демодуляционного чипа. Он имеет характеристики стабильной производительности и высокой стоимости производительности. Modbus-hart связывается с устройствами с функцией связи modbus-rtu через интерфейс RS485, который может преобразовывать данные в устройства HART в переменный выход устройства и поддерживает ток 4-20ma. Конструкция аппаратной структуры Modbus-hart полностью соответствует промышленным стандартам и принимает специальный дизайн в диапазоне температур, вибрации, электромагнитной совместимости и разнообразии интерфейса для обеспечения стабильной работы в суровых условиях.

Характеристики продукта

● Двухканальная аналоговая величина функции сбора.

● Интерфейс HART вдоль дороги.

● Интерфейс rs485/232.

● Безопасная Изоляция цепи с двумя интерфейсами

● Поддержка четырехходовых переменных устройств.

● Можно установить аналоговый диапазон, ноль и т. Д.

● Все параметры запуска можно задать и установить локально.

Основные параметры

● Размер установки: Длина 60 мм × ширина 45 мм × высота 15 мм.

● Температура рабочей среды:-25 ℃-+ 85 ℃.

● Входное напряжение питания: dc24v.

● Входной сигнал: DC4-20mA.

Схема проводки MODBUS-HART

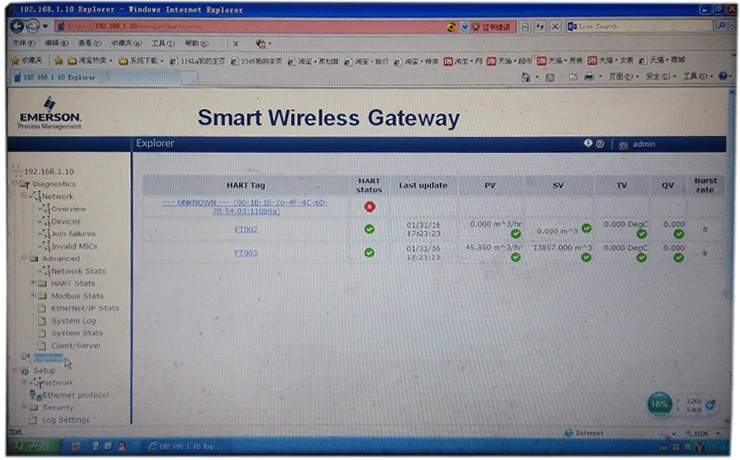

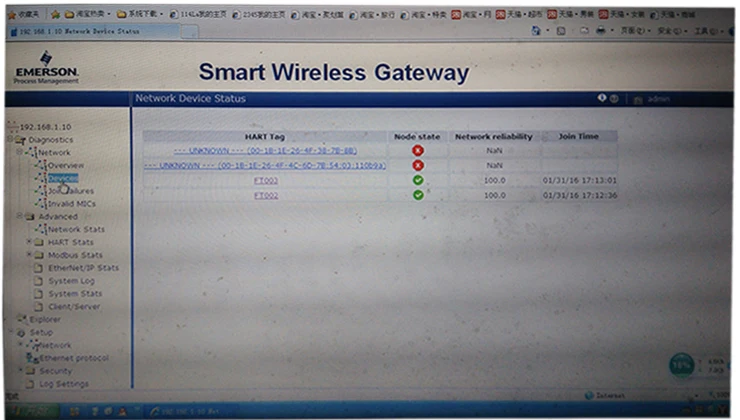

1. Схематическая схема поля физический тест

2. Харт 475Ручной оператора иMODBUS-HART-001Модуль связи применение

3. Схема подключения оборудования

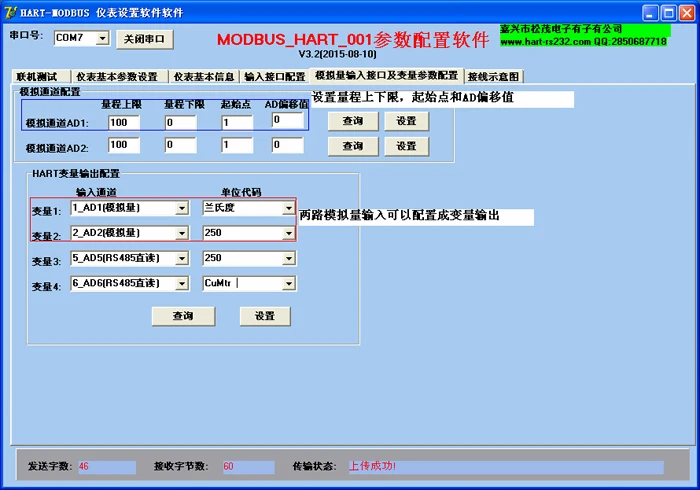

4. Описание программного обеспечения конфигурации MODBUS HART

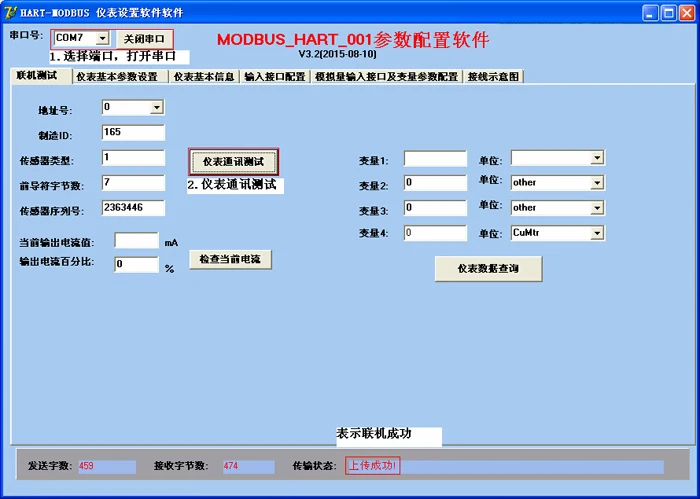

1. Запрос через Интернет тестирования

2. Параметры Основной инструмент

3. Запрос основной инструмент информации

4. Параметры типа инструмента

5. Стандартная модульная конфигурация интерфейса
